生産中止 R2Sドップラーレーダー雨量計 後継機WS100 OTT社日本正規代理 ディスドロ・視程計

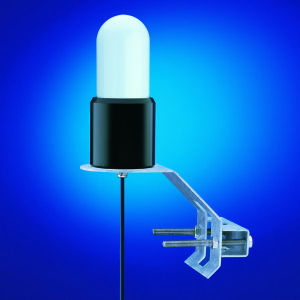

ドイツOTT社のドップラーレーダー雨量計R2Sは従来型の転倒ます雨量計や落下衝撃感知方式と異なり暴風雨時の影響を受けにくく上空からの雨滴や降雪に対し電波の反射を利用して高精度に測定できます。データ出力はRS485方式・パルス出力となりデータ記録はSIMカード通信ロガーメモリーロガー、キャンベルなどの各種ロガーに対応し設置からデータ回収まで容易に行えます。
◆ドップラーレーダ雨量計は可動部分が無くメンテナンスフリー。
◆転倒ます雨量計と異なり雨の降り始めから降り終わりがはっきりわかります。
◆雨/雪を区別し現在降雨/降雪量、時間降雪/降雨量が測定可能。
◆降雨量分解能を変更できます( 1mm、0.1mm、0,01mm)
◆転倒ますと同じパルス出力が可能、既存のシステムにそのまま導入可能。
◆落下衝撃式と違い暴風雨の影響を受けにくい。

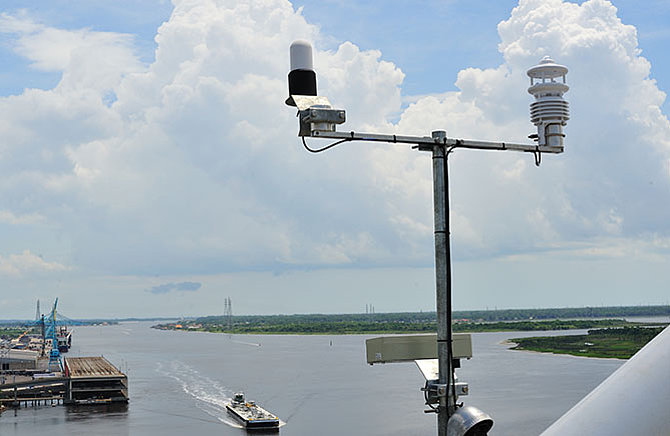

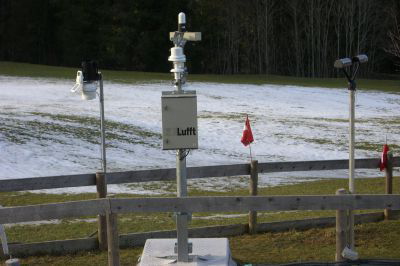

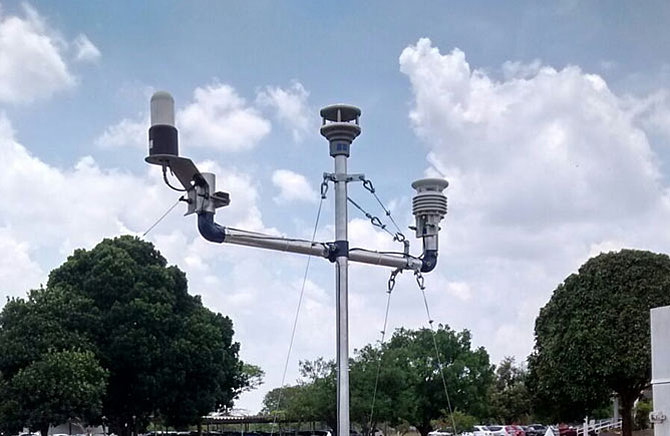

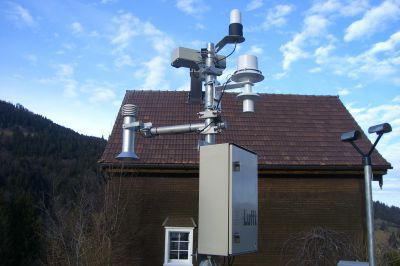

◆防災気象、道路気象、農業気象、海洋気象さまざまな分野で利用されています。
R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム
■降雨量は正確に0.01mmから計測でき周波数信号によって2分毎にデータ出力
■データは降雨量ゼロから雨、雪、みぞれ、氷雨、ひょうの6段階で出力

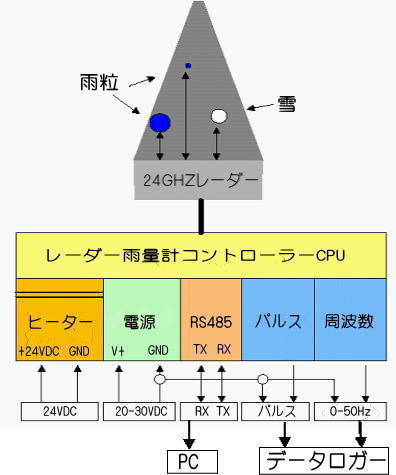

【データ出力】
●RS485
RS485から変換器を用いてUSB出力が可能。
専用フリーソフトでの各種設定・データ通信可能。
RS485-USBから変換器を用いてハイパータミナルによりデータ通信可能。
●PLS出力
出力パルスは50ミリ秒
(1パルスの設定は0.01mm・0.1mm・1mm)
※工場出荷時は0.01mmとなります。
●周波数出力
現在雨や雪、みぞれ、氷雨、ひょうなどの判別を各周波数で出力します。 累積降水量が(0.01mm出荷時設定)に達する場合2分間、その時のセンサー感知種類周波数が出力されます。
R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム R2Sドップラー雨量計-OTTHydroMet日本正規代理店セネコム

■ドップラーレーダー雨量計   カタログダウンロード

センサー 型式 SE-R2S
測定方法 ドップラーレーダー方式24GHz
雨感知種類 雨、雪、みぞれ、氷雨、ひょう
雨滴サイズ 0.3~5mm
測定みぞれサイズ 5.1~ca.30mm
測定値 mm/m、mm/h
測定範囲 0~200mm/h
降雨分解能 0.01~0.1~1.0mm/m2
再現性 >90%
動作環境 -40℃~+60℃ 0~100%
本体電源 4~32VDC
ヒーター電源ON 30VA
ヒーター電源OFF 2VA
電流 <100mA(ヒーターOFF)
出力 パルス・RS485出力、周波数、 RS232C(オプション変換器)
 パルス設定 0.01mm、0.1mm、1mm
 周波数出力 DRYー降雨なし    0Hz
Rainー雨       10Hz
Snowー雪       20Hz
Sleetーみぞれ      30Hz
Freezigrainー氷雨    40Hz
Hailーひょう      20Hz
 ケーブル長 10m標準
 寸法 D90mm、L220mm
 重量 約4.5kg
 防滴規格  IP66
※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。
