株式会社セネコムTop ▸製品情報 ディスドロメーター ▸3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM

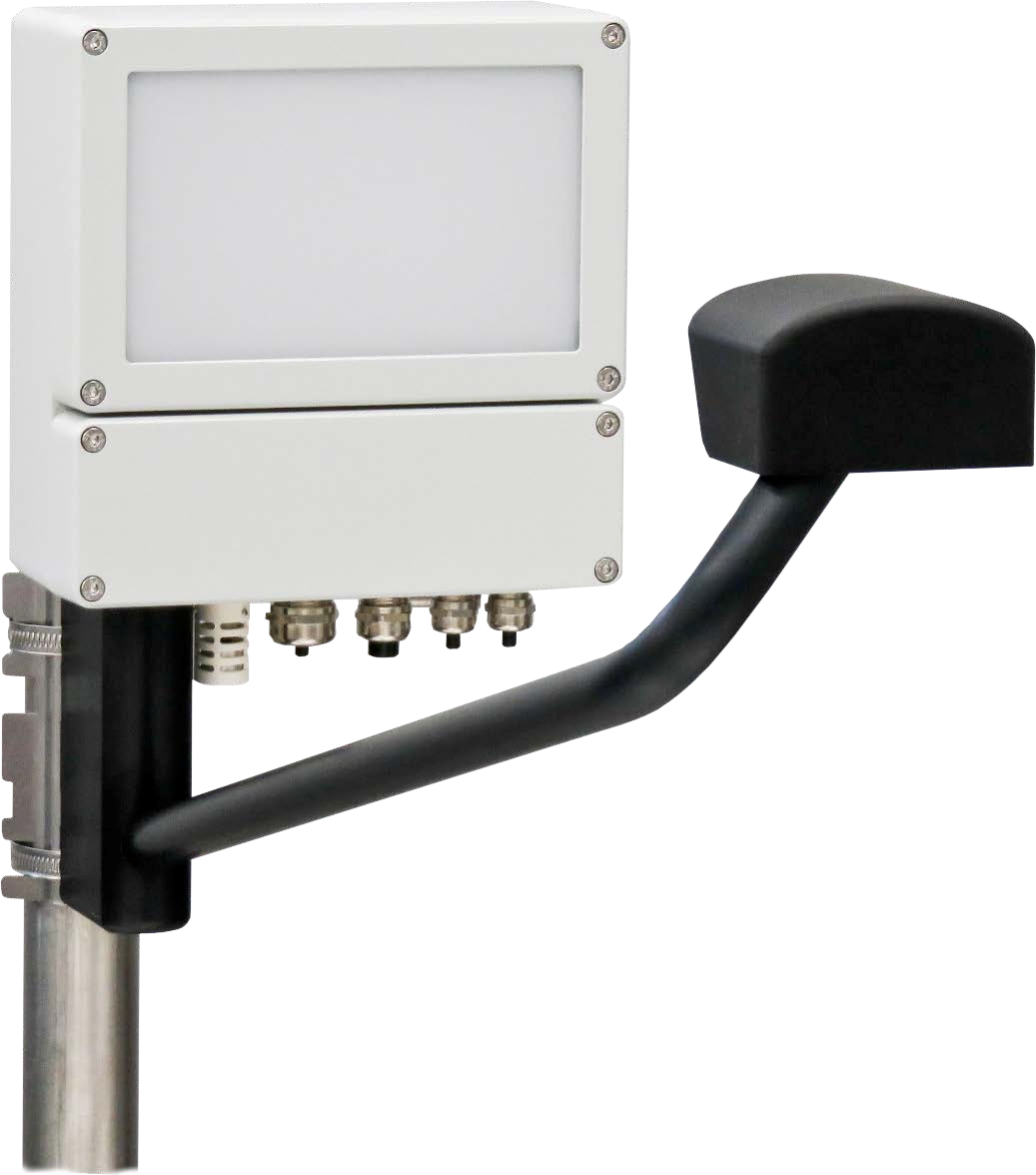

3Dステレオ降水粒径落下速度分布測定装置ディストロメーターSE-3D-SDM Thies

Thies3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコムThies社製3Dディストロメーターは完全に自動化された最新 3Dステレオカメラ高速画像と光源により降水の落下速度と粒径を測定し、本システムから得られるデータは 10分類の落下する雨滴・雪がセンサー内の光ビームを通過する際の画像信号をシルエットとして X/Y、又は一方向(1D)から 取り込んだ雨滴情報がリアルタイムで観測できます。
■雨、雪、雹、霰を測定(虫、塵を除去)
■降水の種類、強さ、大きさ-速度分布を取得
■RS485 インターフェースやイーサネット接続
■内蔵SD カードによるデータメモリー
■天気コードの出力SYNOP4677,4680METER4678
■低温環境での拡張ヒータ付きモデル対応

Thies3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム
■3Dステレオ降水粒径落下速度分布測定装置ディスドロメーターSE-3D-SDM
測定方法 3D高速撮影カメラ画像解析
降水強度 0.001~1000mm/h
粒子サイズ φ0.08~40mm
粒子速度  0.2~20m/s

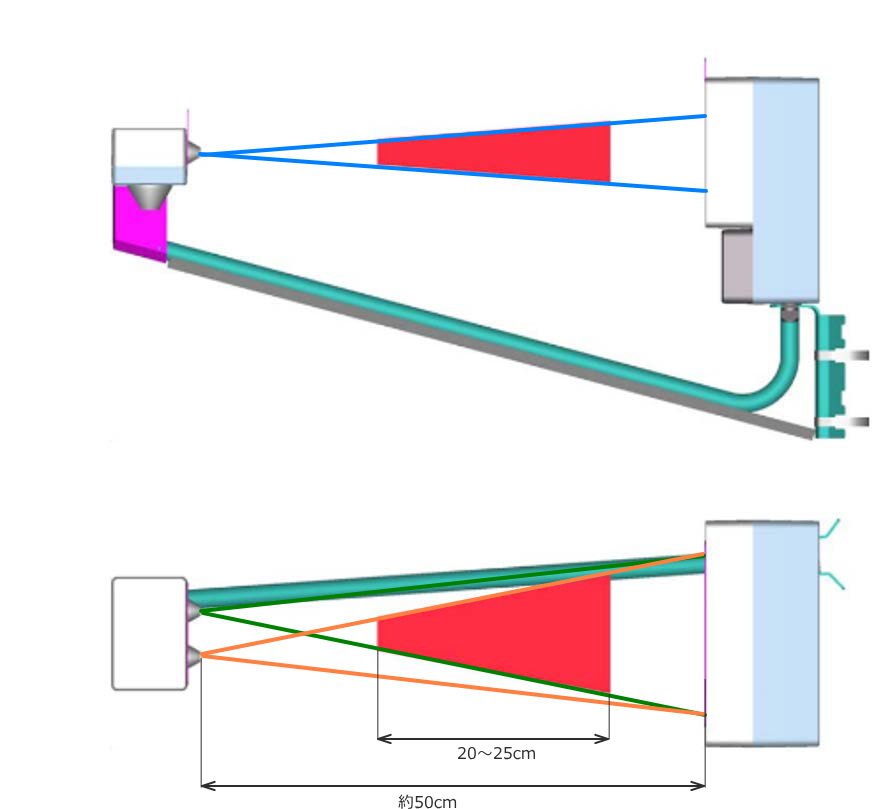

測定面積 測定面:100cm2
測定領域:赤色部分
3Dステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム
降水種類識別
(精度>99%)
-drizzle(DZ)、freezing drizzle(FZDZ)
-rain(RA), freezing rain(FZRA)
-hail(GR)
-snow(SN)
-snow grains(SG),ice needles(IC)
-soft hail(GS),ice grains(PL)-drizzle(DZ)、freezing drizzle(FZDZ)
-rain(RA), freezing rain(FZRA)
-hail(GR)
-snow(SN)
-snow grains(SG),ice needles(IC)
-soft hail(GS),ice grains(PL)
天気コード SYNOP 4677 4680
MATER 4678
降水粒径・速度 3969クラス
温度(Pt) 測定範囲:-40~+80℃
精度:±0.2K
気圧 測定範囲:300~1100hPa
精度:±h6Pa(海抜+9000~-500m)
環境条件 -40~+50℃ 0~100% r.h.

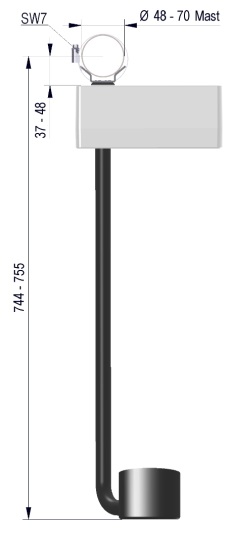

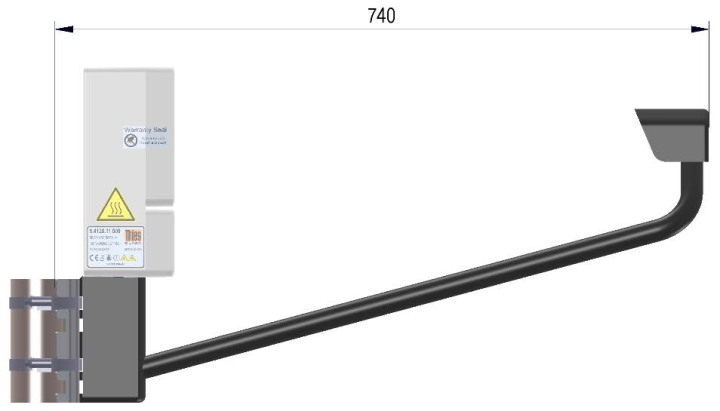

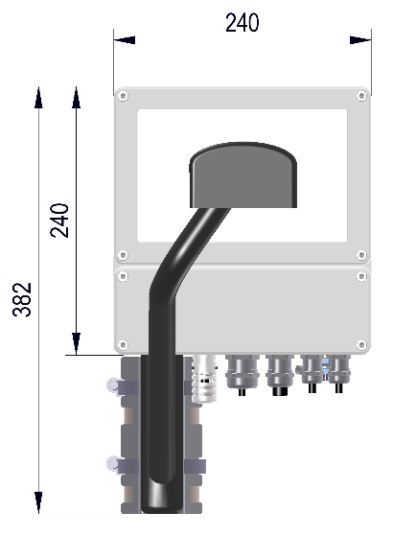

寸法/重量 0.24×0.39×0.72m /6.2Kg
取付ポールサイズ  φ48~70mm
インターフェース Ethernet
RS485
SDカード
 保護  IP65

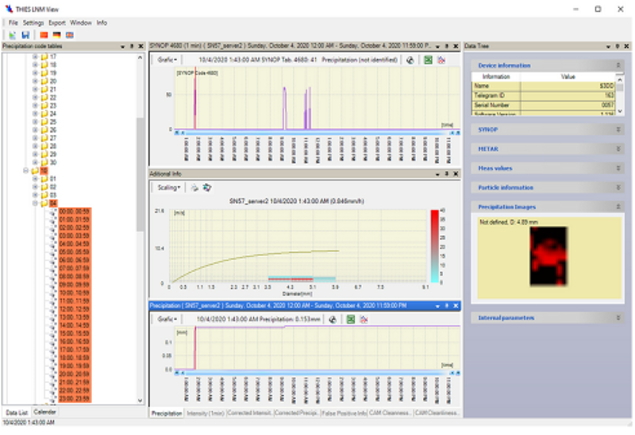

 ソフトウェア LNM view for Windows10
PCによるデータモニター、データ保存
Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム
 オプションセンサー  温湿度、風センサー

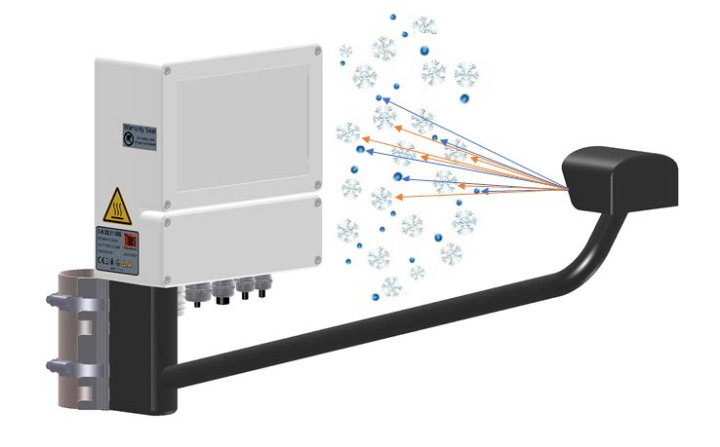

3D-Disdrometer は光源とステレオカメラで構成されます。カメラの測定領域を通過したすべての粒子は光を消滅させ、粒子の大きさはカメラで見た面積と測定体積内の位置から推測されます。 また粒子落下速度はあらかじめ定義された時間に通過する粒子の動きを基に推測されます。3次元粒子検出機能により風の強い状況下でも誤差を減らすことができます。液体透明な粒子は光源とその周囲を画像化し、また不透明な粒子は光を減光しする事で、結果データ 解析により雨、雪、雹、霰など降水の種類、強さ、大きさ-速度分布を取得でき、更に種子、昆虫など はノイズとして除去するなど、3 次元粒子検出機能により 風の強い状況下でも誤差を減らすことができます。全ての測定データはイーサネットまたはRS485での出力、SDカードへの記録も行えます。オプションとして相対湿度、風速、風向等のセンサーを接続可能です。

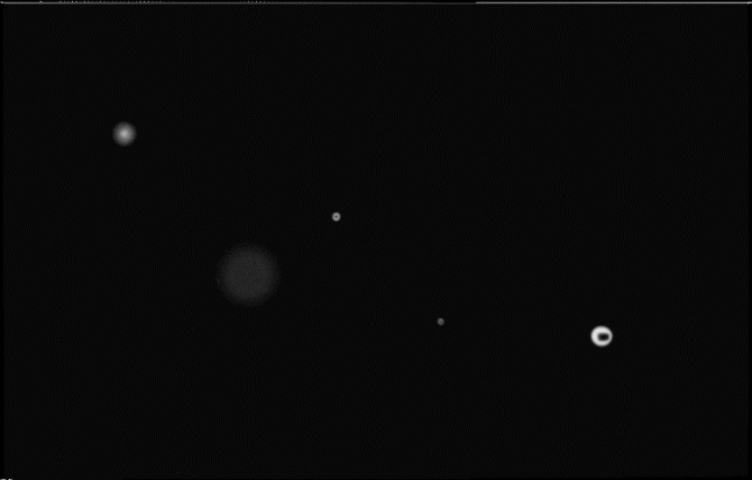

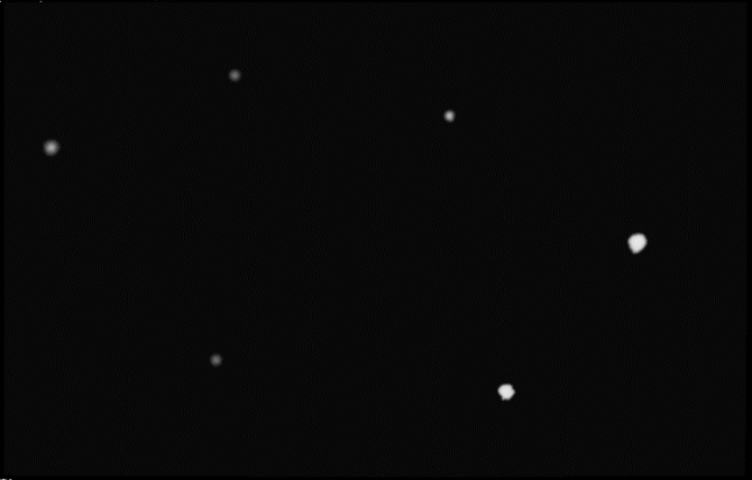

■画像解析

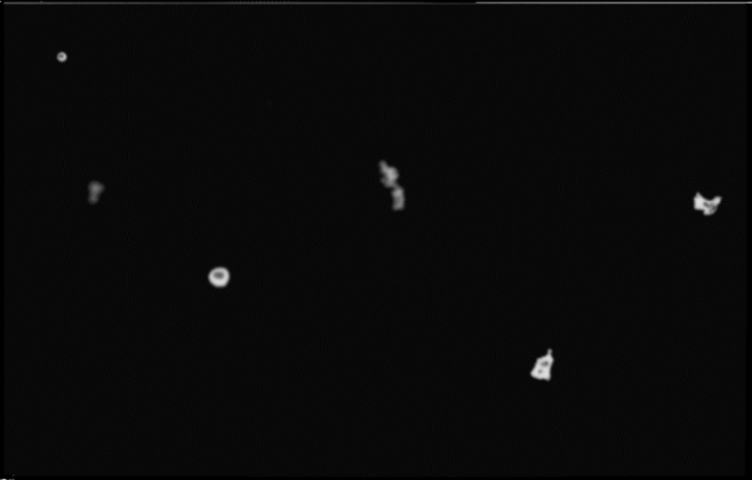

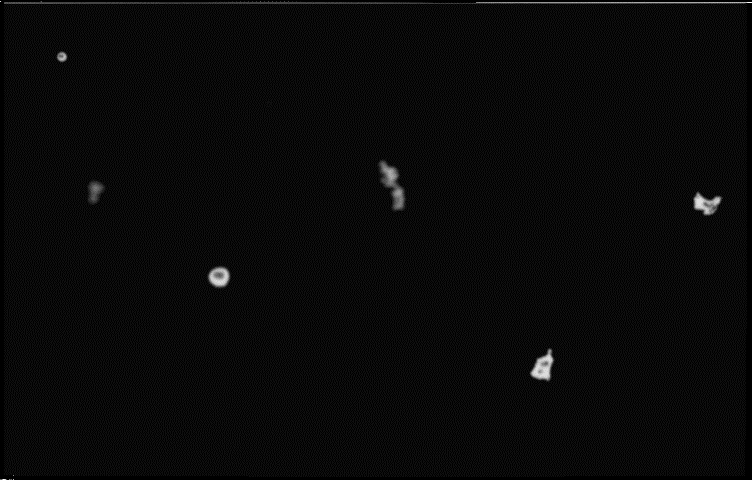

Sleet Snow pallets Soft hails  Rain and /or drixzzle with snow
Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム

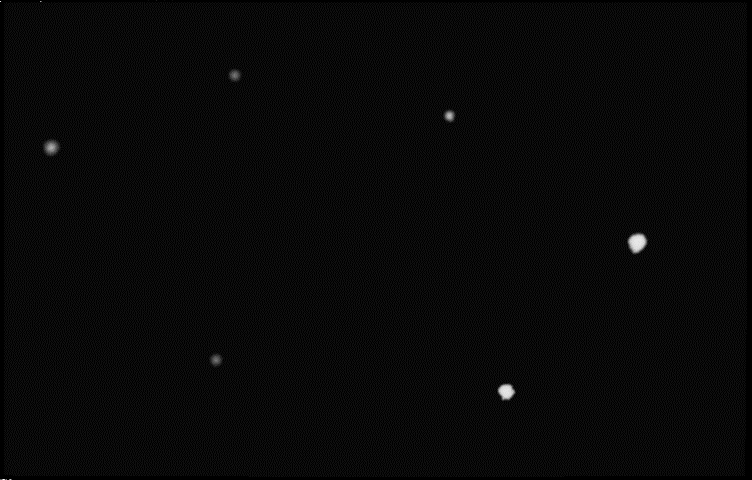

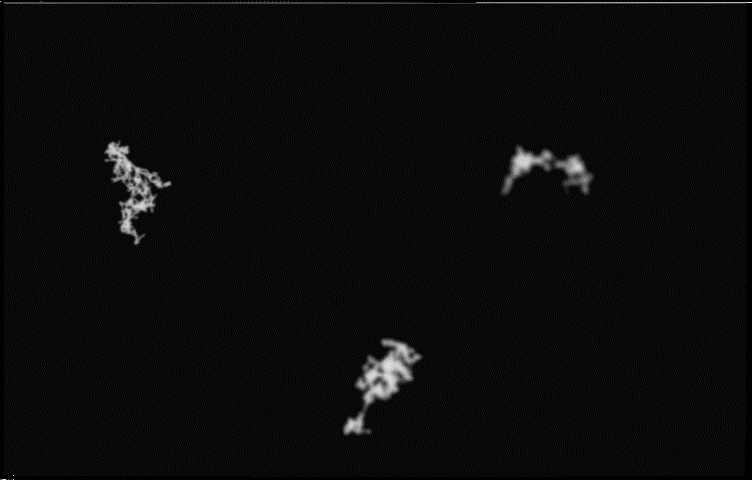

 Rain  Snow
Thies3Dディストロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム Thies3Dディスドロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム

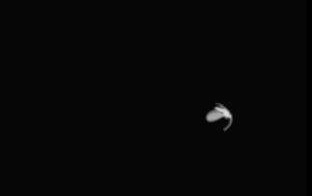

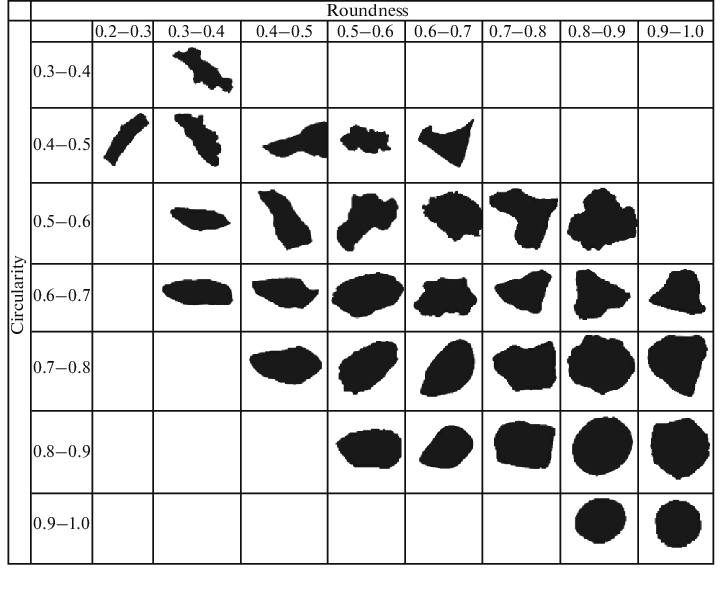

 Flying insect detected  粒子形状(degree of roundness)
Thies3Dディスドロメーターステレオ降水粒径落下速度分布測定装置SE-3D-SDM-セネコム  3D Disdrometerディスドロメーター|セネコム
※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。
