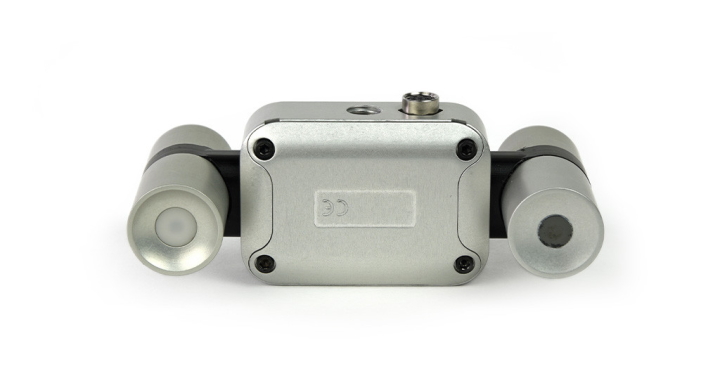

■Apogee赤外放射計4成分 SE-SN-500-SS Apogee日本正規代理店

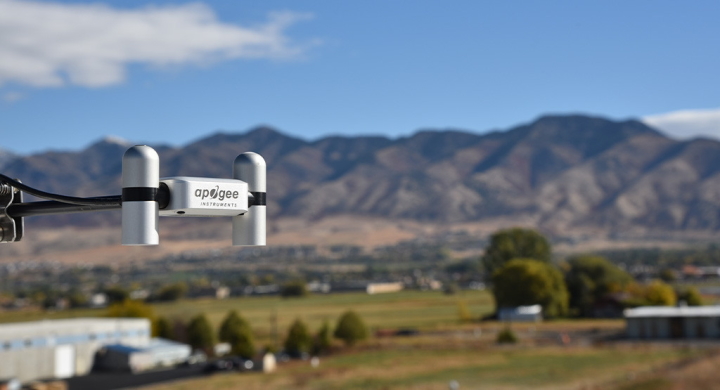

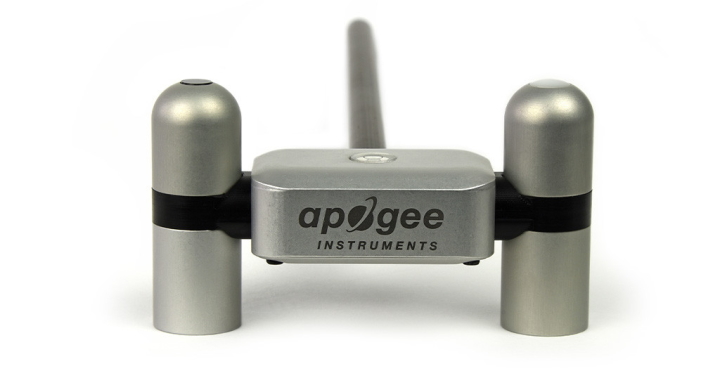

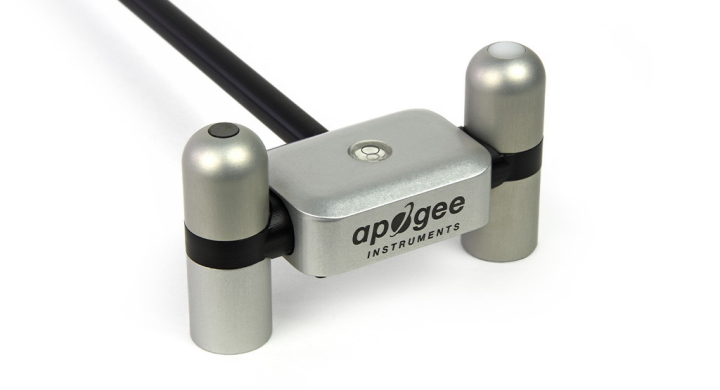

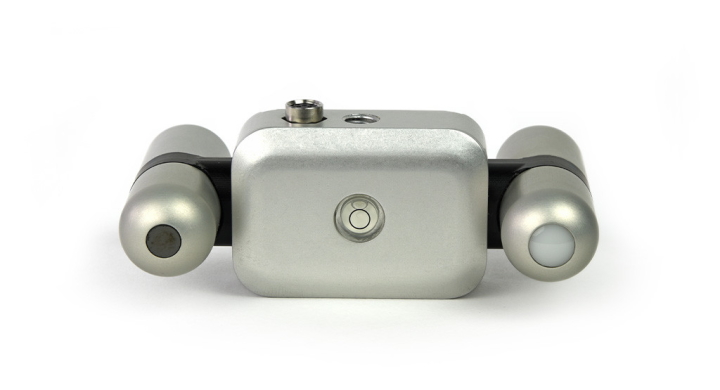

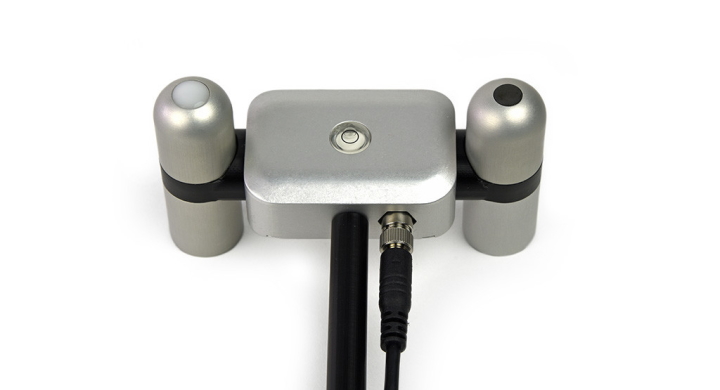

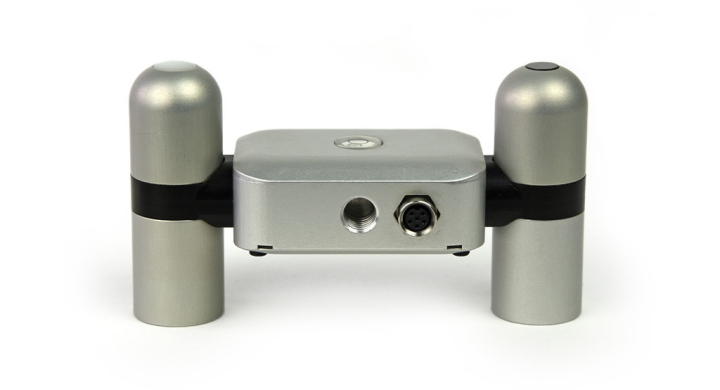

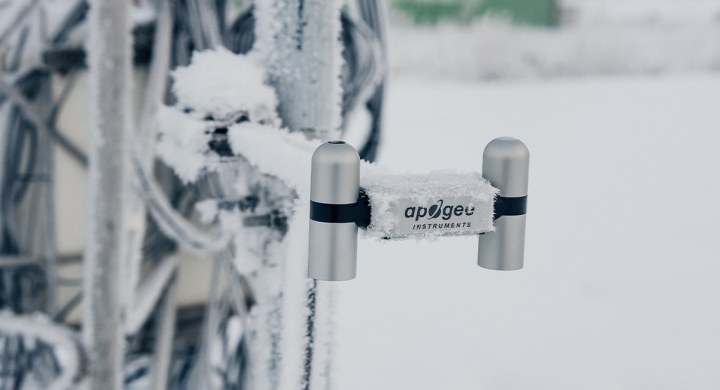

Apogee SN-500-SS赤外放射計は、上下方向日射計と上下方向夜間放射計を個別に測定します。入射する短波・長波放射測定値を計測する為、黒体放射と夜間放射、下向き短波・長波放射の測定を行います。また4つのセンサーはそれぞれ0.2Wのヒーターを装備しておりデータ誤差を最小限にし精度を高めています。更に電源節約モードとしてSDI-12 のコマンドによりヒーターの電源オン／オフ設定が可能。軽量コンパクト(320g）で設置も簡単に行えます。Apogee製品一覧 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 放射収支計 | 型式：SE-SN-500 | |
| 入力電圧 | 5.5～16VDC | |
| 消費電流 | 通信ONヒーターON：63ｍA／通信ON・ヒーターOFF：1.5mA／通信OFF：0.6mA | |
| 出力 | SDI-12 | |
| 応答速度 | 1秒 | |
| 動作環境 | 温度：-50～+80℃、相対湿度：0～100％ | |
| 寸法／重量 | L116×W45×H66mm／320ｇ・5mケーブル、取付棒含む | |
| 赤外放射計 仕様 | SE-SL-510 SE-SL-610 | |
| 出力感度 | 0.12ｍV／W／m-2 | |
| 校正値 | 8.5W／m-2／mV | |
| 校正の不確かさ | ±5% | |
| 出力範囲センサー間 | -24～+24mV | |
| 測定範囲 | -200～+200Wm-2長波長放射 | |
| 長期安定性 | 2％未満／年 | |
| 再現性 | 1％未満 | |
| 非直線性 | 1％未満 | |
| 応答速度 | 0.5秒未満 | |
| 視野角 | 150° | |
| スペクトル範囲 | 5～30μm | |
| 温度応答 | 5％未満（-15～+45℃） | |
| 窓ヒーターオフセット | 10Wm-2未満 | |
| ゼロオフセット | 5Wm-2未満 | |
| 傾き誤差 | 0.5％未満 | |
| 不確実性（1日の合計） | ±5％ | |
| 温度センサー | 30kΩサーミスタ 誤差±1℃(25℃) | |
| サーミスタからの赤外放射出力電圧 | 0～2500mV 標準、他電圧使用可 | |
| サーミスタの赤外放射入力電圧要件 | 2500mV励起 標準、他電圧使用可 | |
| 日射計 仕様 | SE-SP-510 SE-SP-610 | |
| 出力感度 | 0.045mV/W/m-2(上向き) 0.035mV/W/m-2(下向き) 個体差あり | |
| 校正値 | 22W/m-2／mV(上向き) 28.5W/m-2／ｍV(下向き) | |
| 校正の不確かさ | 1000W/m-2 ±3％未満 | |
| 出力範囲 | 0～90mV（上向き）0～70mV（下向き） | |
| 測定範囲 | 0～2000W/m-2（短波放射） | |
| 再現性 | １％未満 | |
| 長期安定性 | 2%未満／年 | |
| 応答速度 | 0.5秒 | |
| 視野角 | 180°上向き 150°下向き | |
| スペクトル範囲 | 385～2105nm（上向き） 295～2685nm（下向き） | |
| コサイン補正 | 30W/m-2未満（80°天頂角 上向き) 20%未満（0～60°下向き) | |
| 温度応答 | ５％未満（-15～+45℃） | |
| ゼロオフセットA | 5W/m-2未満 10W/m-2未満（ヒーター使用時） | |
| ゼロオフセットB | 5W/m-2未満 | |
| 不確実性（１日の合計） | 5％未満 | |

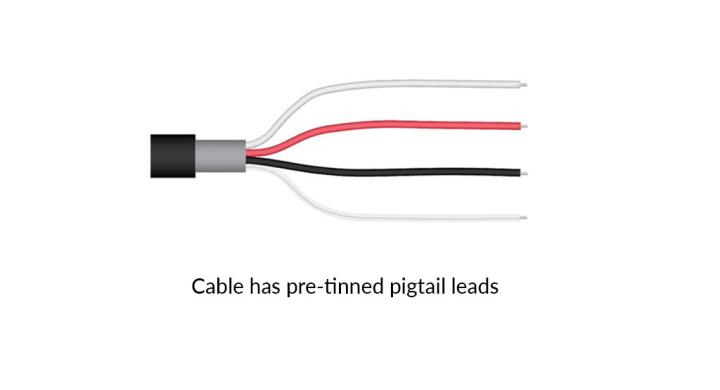

| 配線 | 白: SDI-12 Data Line 赤: Power In (4.5 -24 V DC) 黒: Ground Clear: Shield Wire |
|
| オプション | センサー取付金具 | |
| メーカーYouTube | ネットラジオメーターの紹介 |
|
| Net Radiationについて |
||
| ※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。 ▸HOME ▸BACK |
