株式会社セネコムTop　▸製品情報　▸QubitSystems生物科学・産業研究・教育用計測機器

■QubitSystems生物科学・産業研究・教育用計測機器　QubitSystems日本総代理店

生物科学研究用機器
Qubit Systems 社は、生物科学の計測器を専門として産業、研究、および教育アプリケーションに対して 幅広いガス分析器、環境センサー、水生および陸生動物生物学、植物および土壌生理学、藻類研究、人間生理学、および生物学教育用機器を提供しています。
Instrumentation for Biological Sciences
生物科学のための機器＆システム
Qubit Biology
キュービット・システムズ社は、バイオサイエンスの計測機器 を産業、研究、教育用途にソリューションを提供しています。 ガス分析器、環境センサー、水生および陸生動物生物学、植物 および土壌生理学、藻類研究、人間生理学用の機器、生物学教 育用の幅広いパッケージなどを取り扱っています。




■動物・昆虫・水中生物・人 ☟
動物や昆虫の呼吸計測を行うための装置として、シンプルな 1 チャンネルのガ ス交換システムや、独自のCO2・O2 分析装置を搭載したマルチチャンネルのガ ス交換システムがあります。水生生物分野では呼吸量を測定するシングル、マ ルチシステムで溶存酸素とCO2 測定器が使用可能です。またヒトの呼吸計測の 研究には、Breath-by-Breath パッケージや混合空気-Human Respiration パッケ ージ装置があります。 ・呼吸測定・水生生物・代謝検査・肺機能・インターフェース＆ソフトウェア

■植物・藻類・土壌 ☟
植物・藻類・土壌生物学の研究・教育用機器として光合成、呼吸、蒸散、窒素 固定などの研究用システムが用意されています。携帯型の装置で個々のサンプ ルを測定し、。CO2 やO2 の交換を検出するためのガス分析器をフィールドやラ ボとして、また植物や藻類は、制御されたチャンバーやフォトバイオリアクタ ーで培養モニタリングが可能です。 ・光合成呼吸クロロフィル・呼吸・N2 固定

■環境・ガス分析 ☟
多数のガス分析器とセンサーにより大気中や液体中のCO2、O2、H2、CH4 を 様々なレンジで測定可能で、ガスポンプ、フローモニター、ガススイッチャー、 その他の環境センサーと組み合わせて、シングル、マルチサンプルのガス測定 が可能です。更に、大気環境や水環境におけるガスの制御やガス混合システム も提供しています。
・気相０2・気相CO2・H2・CH4・溶存酸素・溶存CO2・環境センサー ・GAS 制御

動物 昆虫 水生生物 人
キュービット・システムズは、動物や昆虫の呼吸測定研究のための装置を提供しています。シンプルな 1 チャンネルまたはマルチチャンネルのガス交換システムはお客様の仕様に合った独自のCO2およびO2分 析装置を搭載しています。水生生物学の分野では、単一または複数の水生動物の呼吸を測定するシステム を提供しています。これらのシステムは、溶存酸素とCO2 測定装置を使用しています。ヒトの呼吸測定に は、ブレスバイブレスパッケージまたは混合空気 - ヒト呼吸パッケージ があり研究用と教育用の装置を 揃えています。

　　　　　　　　　　　　

　　　　　　　　　　　　
　
呼吸測定
動物や昆虫の呼吸測定研究のための装置として、シンプルな 1 チャンネルまたはマルチチャンネル のガス交換システムにより、お客様の仕様に合った独自のCO2 および O2 分析装置あります。また 水生生物学の分野では、単一または複数の呼吸を測定するシステムとして溶存酸素と CO2測定装置 を使用しています。ヒトの呼吸測定には、ブレスバイブレスパッケージまたは混合空気 - ヒト呼吸パ ッケージ があり、研究用と教育用のシステム装置を用意しております。

動物 ☟

昆虫 ☟

人間 ☟

水生生物
最大8 チャンネルの間欠オープンフロー方式による水中呼吸測定装置を提供しています。様々なサイズの水槽が利用可能です。Qubit が提供するシステムとソフトウェアで、水生生物の行動や嗜好を研究することができます。最大 4 チャンネルの水温、pH、溶存 CO2、O2 レベル をそれぞれ独立して調整する水生制御システムです。海洋酸性化の研究もこのシステムで可能に なります。IRGA で溶存 CO2 の直接測定や環境センサーでの水質監視 CISME（ダイバーポータブルシステム）によるサンゴ礁の代謝（光合成・呼吸）研究が可能です。

アクアティックコントロールシステム ☟

代謝試験

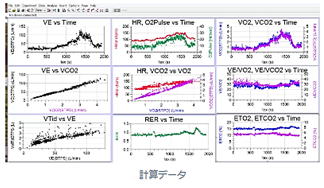

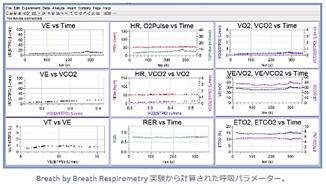

CPX 検査と肺機能測定の境界を広げる、一連の新しい分析システムと関連ソフトウェアを開発しまし た。 Qubit Systems の Breath by breath および Mixed Expired Air システムは、比類ない精度のデー タを実験室/屋内環境で容易に取得することができます。 これらのデータは、膨大な分析・報告機能 を備えたソフトウェアによって明確に表示・提供されます。 当社のモバイル Q-Track CPX システムでは、様々な環境条件下でのファイルでの測定が可能です。 経験豊富なスポーツ医学の専門家や、学生に CPX 検査のコンセプトを紹介したい初心者の先生方向けの機器を用意しています。
電気生理学

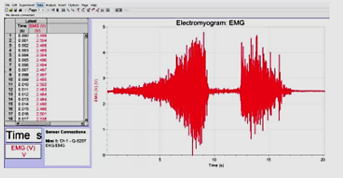

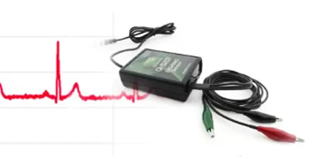

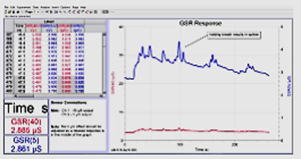

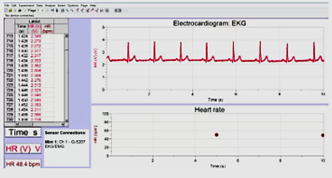

電気生理計測機器には、筋肉や心臓の電気活動をモニターするガルバニック皮膚反応（GSR）センサー、筋電図（EMG）、心電図（EKG）センサーがあります。また、眼電計（EOG）により、 静止している被験者の眼球運動を調べることができます。Qubit HE1LP human electrophysiology パッケージの一部として、これらのセンサをすべてお試しください。
肺機能

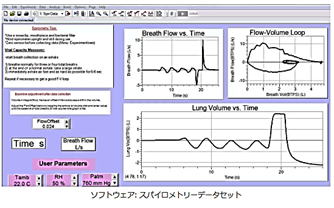

肺機能研究のための様々なオプションを提供しています。ウェアラブルでポータブルなCPX（QTrack）システムから、呼吸単位（BBB1LP）および混合呼気パッケージ（Q-Box HR1LP）まで、肺のパラメーターを測定するための様々なオプションを提供しています。 モバイル QTrack システムにより、VO2 およびVCO2 の測定がほぼどこでも可能になります

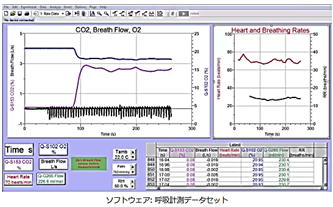

ソフトウェア・インターフェース
1 ～ 12 チャンネルのデータ取得インターフェイスを提供します。すべてのシステムのソフトウェアは互換性があり、データ収集と処理の両方のさまざまなアプリケーションに合わせてカスタマイズされていますwindowsと Mac の両方利用可能です。
動物呼吸測定
ユーザーの用途に合わせてシステムのカスタマイズや、実験室やフィールドで使用するためのパッケージ化されたガス交換システムのQ-Box Respiration Packages をご利用できます。ガス交換シ ステムを使用すれば、1 回の実験で最大7 種類の動物を測定することができます。

RP1LP 低域呼吸	RP2LP 高域呼吸	S104 差分 O2 アナライザー
S157 CO2 アナライザー 2000ppm	S158 CO2 アナライザー 10%	S108 アブソリュート O2 アナライザー
S151 CO2 アナライザー 2000ppm	Q-S153 CO2 アナライザー 10%	Q-S102 O2 アナライザー
GSS ガス交換システム

昆虫呼吸測定
フロースルーシステムとストップ フローシステムの両方で CO2 と O2 の交換を測定します。すぐに使用できる Q-Box RP1LP 低域呼吸パッケージは、ソフトウェアと実験ファイルを備えた完全に組み立てられた 1 チャンネルシステムを提供します。当社のガス切り替えシステムを追加して、最大 7 匹の昆虫の呼吸をモニタ リングできます。カスタマイズされたシステムは、ユーザー独自のデータ取得とソフトウェアで使用すること もできます。S104 DOX 差動酸素濃度計を用いる事により21%の大気に対してppm レベルの昆虫の酸素 ガス交換を測定することが可能です。1 匹の昆虫の酸素ガス交換を 21% の空気のバックグラウンドに対して ppm レベルで測定できます。

RP1LP 低域呼吸	S104 差分 O2 アナライザー	S157 CO2 アナライザー 2000ppm
S151 CO2 アナライザー 2000ppm	GSS ガス交換システム	Q teach アニマルCO2 パッケージ

代謝測定

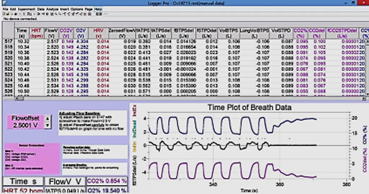

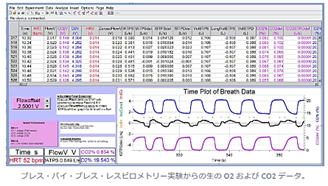

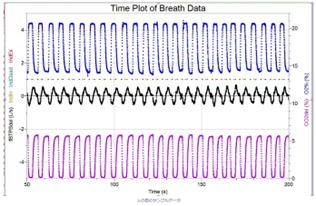

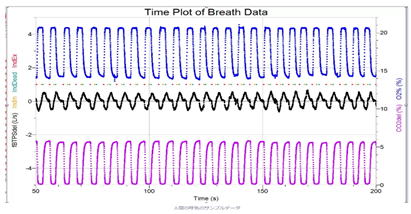

HR1LP 人間呼吸	ブレスバイブレス分析	Q トラック
S147 ラピッドレスポンス O２/CO2	S104 差分 O2 アナライザー	S158 CO2 アナライザー 10%
Q-S153 CO2 アナライザー 10%	Q-S102 O2 アナライザー

水生生物測定

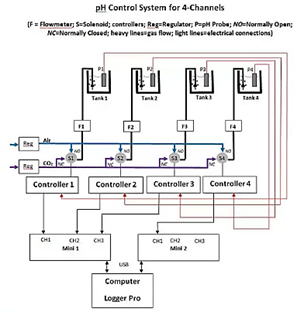

淡水と海水の両方に対応するアクアティック・コントロール・システムです。これらのシステムは、 最大4 つの水槽の pH/CO2、O2、温度、塩分、濁度を個別に制御することができます。この水質管理システムは、水槽のサイズと制御パラメータの範囲に合わせてカスタマイズでき、水生生物研究、 養殖、水生呼吸研究、藻類培養、水生環境制御、海洋酸性化研究など幅広い用途で使用されています。 各システムは、制御するパラメータ以外の水生パラメータを監視するためのセンサー（塩分、 溶存O2、温度、pH、溶存CO2、濁度）を追加しカスタマイズすることができます。
アクアティックコントロール
特徴
■最大４つのタンクでさまざまな水生パラメーター (pH/dCO2、dO2、温度、塩分、濁度) を制御
■数週間から数か月にわたる長期制御が可能
■PID (比例、積分、微分) デジタル コントローラー
■アプリケーションに応じてユーザー仕様にカスタマイズされたシステム

コンポーネント
■最大 4 つのセンサー (DO、pH、温度、塩分、濁度)
■最大 4 つの 3 ウェイソレノイドバルブ
■タンク容量に合わせてカスタマイズされた最大 4 つのガス流量計
■最大 4 つのデジタル コントローラー
■最大 2 つの低容量低圧ガス レギュレータ

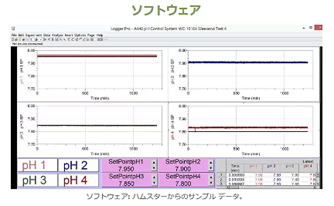

■6 チャンネル データ インターフェイスとソフトウェア (データロギング用)
■バブリングストーン、チューブ、コネクター

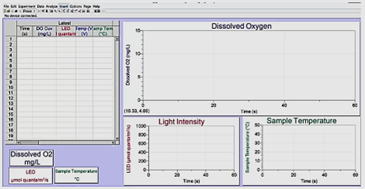

光学式溶存酸素（DO）プローブは溶液中の溶存酸素を迅速、簡単、正確に測定することができます。 実験室とフィールドの両方の溶存酸素測定に最適です。ウォームアップ時間、校正の頻度、溶液の 充填、攪拌が不要です。Q-Box AQUA Aquatic Respirometry Package およびQubit DO Control Systems の重要な構成要素となっています。このプローブは温度と圧力の補正機能を内蔵しており、 DO を飽和率またはmg/L で記録することができます。 オプションの保護ガードと併用することで水深1.5m まで沈めることができます。DO プローブは、 C610 LabQuest Mini データインターフェースとC901 LoggerPro ソフトウェア、または C605 Labquest 2 データインターフェースシステムとを利用するときスタンドアローンでの使用をお勧めします。

仕様 範囲：0 ～ 20 mg/L (または ppm)、0 ～ 100% 精度： 10 mg/L 未満では ±0.1 mg/L、10 mg/L を超える場合は ±0.2 mg/L、読み取り値の ±1% 応答時間：40 秒で最終読み取り値の 90% 12 ビット分解能：0.006 mg/L 温度補正：0～50℃で自動 圧力補正：228 mmHg から 1519 mmHg まで自動 最小サンプル フロー：なし S112 オプティカル酸素プローブ

水生呼吸
Q -Box AQUA Aquatic Respirometry Package は、水生動物の呼吸測定チャンバー内の溶存酸素の減少として代謝率 (VO2) を測定するように設計されています。脊椎動物と無脊椎動物の両方を研究することができます。

• 光 DO プローブ • スモール レスピロメトリー チャンバー (140ml、内径 3.8cm、長さ 15.3cm) • 大型呼吸測定チャンバー (660ml、内径 8.2cm、長さ 16.7cm) • ミニアクアチャンバー（9ml、内径 1.6cm、長さ 4.5cm） • ミニアクアのマイクロチャンバー（1.23ml、内径 1.5cm、深さ 0.85cm） • ウォーターバス用温度・塩分プローブ • 液体ポンプ (mini-AQUA では 1 LPM または 0.1LPM) & 3 方弁 • 3 方弁制御用デジタルコントロールユニット • 6 チャンネルデータインターフェース • データ取得ソフトウェア • 絶対圧センサー • 頑丈な耐候性ケース OX1LP 溶存酸素 OX1LP 溶存酸素パッケージは、ポーラログラフ溶存酸素電極により、植物細胞、動物、オルガネラ (葉緑体およびミトコンドリア) および藻類の懸濁液を使用して、水相での光合成 および/または呼吸を測定するために使用できます。
OX1LP溶存酸素パッケージ	100ul (フロースルー) から 50 ml までのさまざまな容量の DO 電極が用意されています。ウォーター ジャケット付きキュベット内の O2 電極は、生物学的サンプルまたは酵素反応による O2 消費 (または生成) の測定に使用できます。 溶存酸素パッケージは優れた精度と 0.03% O2 (空気飽和水 = 100%) の分解能を提供します。溶存 O2 値は、簡単な校正手順に 基づいて任意の単位 (mg/L、溶存 O2 %、ppm など) で表すこと ができます。更にウォーター ジャケットを使用すると、校正と実験を 同じ温度で、または異なる温度で行われた測定に対してソフトウェアで簡単な温度補正を行うこともできます。
マグネチックスターラー＆LED光源(OP)を備えたDO電極	• 溶存酸素キュベット電極（1、2.5、4、6、30、50mL） • A231 キュベット電極アンプ • A255 マグネチックスターラー • A135 攪拌棒 (2) および O リング (2) • A131 KCl 充填液 • A136 膜材とろ紙 • ウォーター ジャケット用の 10 フィート Excelon チューブ • C610 LabQuest ミニ データ インターフェイス • C901 ロガー プロ ソフトウェア • C404 カスタマイズ セットアップ ソフトウェア • インストラクター用および学生用マニュアル (実験を含む)

キャリングケース

必要な DO 電極の容量に応じて、次の OX1LP パッケ ージを利用できます。 • OX1LP-1 (パースペックス 1ml) • OX1LP-2.5 (2.5ml ガラスまたはパースペックス) • OX1LP-4 (4ml パースペックス) • OX1LP-6 （6ml グラス） • OX1LP-30 （パースペックス 30ml） • OX1LP-50 (50ml パースペックスまたはガラス)

溶存酸素 CO2 システム
大気圧での水中のpCO2 を測定することができます。システムは、アクセサリ付きのDCO2 サンプラー、ガスポンプ内蔵の非分散型赤外線 CO2 分析計、データインターフェイス、ソフトウェアで構成さ れています。ハイレスポンス DCO2 システムは、標準システムの応答時間が PTEF メンブレンを通り 拡散のために応答時間が 4 ～ 10 分に対しと異なり、フロースルー Rapid DCO2 システムの応答時間は 2 ～ 4 分と高速です。

標準溶存CO2（DCO2）計測	• 淡水および海水中の溶存 CO2 を測定 • pCO2 測定範囲 (ppm ～ 100%)に合わせて カスタマイズ • 液体からの CO2 の拡散に基づく • 赤外線ガス分析 • 炭酸塩の影響を受けません
■PTFE メンブレン 大気圧でガスを透過しますが水は透過せず、 水中の CO2 の溶解分圧を直接検出します。
■高速応答 DCO2 サンプラー システム ラピットタイプの測定器として応答速度は２～ 4 分と高速で測定します。 ラピッドDCO2サンプラーシステム   標準 DCO2 システムからのサンプル データ	標準の DCO2 システム ポンプ内蔵 CO2 アナライザー ( 0 ～ 2000ppm 範囲用の S157-P または 0 ～ 10% 範囲用の S158-P ) (カスタム範囲も利用可能) • アクセサリ付き dCO2 サンプラー (S350) (チューブ、Nafion RH 平衡器、PTFE フィルター、コネクター、PTFE スリーブ) • キャリブレーションウォーターバスをセットアップするための 2 つのディフューザー • システムを通るガス流量を設定するための流量計 (F100) • データ収集インターフェース LabQuest Mini ( C610 ) • Logger Pro ソフトウェア ( C901 ) • カスタム セットアップ ファイル (C404) • 温度センサー（S132） Rapid Response DCO2 システムに含まれるもの: • ポンプ内蔵 CO2 アナライザー ( 0 ～ 2000ppm 範囲用の S157-P または 0 ～ 10% 範囲用の S158-P ) (カスタム範囲 も利用可能) • 高速 DCO2 サンプリング システム (S400) • 液体ポンプ 1LPM (PL175) • キャリブレーションウォーターバスをセットアップするための 2 つのディフューザー • システムを通るガス流量を設定するための流量計 (F100) • データ取得インターフェース ( C610 ) • Logger Pro ソフトウェア ( C901 ) • カスタム セットアップ ファイル (C404) • 温度センサー（S132） • DCO2 システム アクセサリ キット (チューブ、コネクタ PTFE フィルター、Nafion RH 平衡器) pH、塩分、溶存酸素などのオプションのセンサーも、溶存 CO2 を補完 するその他のパラメーターを監視するために DCO2 システムに含める ことができます。

植物　藻類　土壌
Qubit Systems は、植物、藻類、土壌生物学の研究と教育のための幅広く光合成、呼吸、蒸散、窒素固定を 研究するためのシステムを提供しています。クロロフィルの蛍光と光の反射率の測定は、個々のサンプルに 対してハンドヘルド デバイスを使用したり、複数のサンプルに対してハイスループット イメージング システムを使用して行うこともできます。またフィールドおよび実験室での CO2 および O2 交換を検出するため のガス分析装置を提供しています。植物と藻類は、制御されたチャンバーとフォトバイオリアクターで培養および監視できます。
　　　　　　　
植物光合成測定
植物の光合成は、Q-Box パッケージまたは S104 DOX 示差 O2 アナライザーを使用するカスタ マイズされたガス交換測定システムを使用して、CO2 または O2 ガス交換として測定できます。 ガス切り替えシステムを使用する場合、単一または複数のサンプルを監視が可能です。

植物の光合成

藻類の光合成

植物の光合成

CO650 植物CO2 分析装置	S104 差動酸素分析装置	Q-S151CO2 アナライザー 2000ppm
S157 CO2 アナライザー 2000ppm	Q-Teach プラント CO2 パッケージ	GSSガス交換システム

Q-Box CO650 植物CO2 アナライザー
Q-Box CO650 植物CO2 分析装置パッケージは、温度制御されたフロースルー リーフ チャンバ ー内の葉の光合成、呼吸、蒸散を測定するように設計されています。このパッケージは、ラボでも フィールドでも使用できます (オプションのバッテリ パックを使用)。Q-Box CO650 ソフトウェア は、CO2 と水蒸気の参照レベルを自動的にチェックし、光合成と蒸散速度を計算します。

	特徴 • モジュール式ガス交換測定システム • 温度制御フロースルーリーフチャンバー • 他の Q-Box パッケージと交換可能なコンポーネント • 炭素と水の交換率の自動計算 • 持ち運びや設置が簡単な頑丈なボックスに収納 • ラボまたはフィールドでの使用 (オプションのバッテリ パックを使用)
	応用 • 光合成 CO2 交換率の測定 • 蒸散速度の測定 • 水利用効率調査 • 暗呼吸数の測定 • 葉、根、および全植物の研究 (オプションのチャンバーを使用) • 追加成分を含む土壌呼吸または動物呼吸

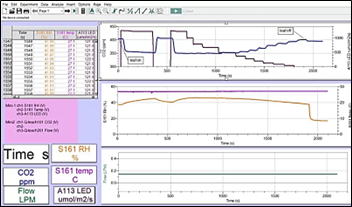

A113LED光源 スパイダーリーフの生測定データ 光合成と蒸散の自動計算	コンポーネント • Q-A101 実験用スタンド (自立式および/または Q-Box に取付) • ソフトウェアキャリブレーションされた A113 LED 光源 • Q-G267 フローモニター ガスポンプ×2(1L/min 無負荷) • G1120 温度制御フロースルーリーフチャンバー • G122 大型ガスバッグ (2) • Q-S151 CO2 アナライザー (0-2000ppm) (CO2 および H2O スクラバーを含む） • Q-S161 RH/温度センサー • S1730 リーフサーミスタ • C200 デジタル制御ユニット (DCU) • A381 参照ガスとサンプルガスを切り替えるための 2 つのソレノイド アセンブリ • S181 絶対圧センサー • C610 統合された 3 LabQuest Mini データインターフェイス (9 アナログ チャネル) • C901 ロガー プロ ソフトウェア • C404 データの収集、表示、分析用にカスタマイズされた実験セットアップ ファイル • Q-Box アクセサリ キット(チューブ、フィルタ、コネクタ) • センサー・アナライザー収納防水ハードケース • マニュアル • センサー・アナライザーをスタンドアロン使用用の個別電源 • Li-ion 4 バッテリーパック (オプション)

S104 DOX 差動O2 アナライザー

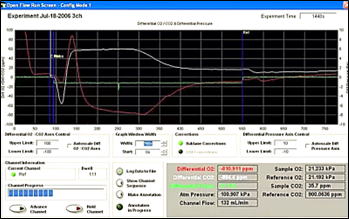

Qubit Systems の S104 差動酸素分析装置 (DOX) は、空気のバックグラウンドに対して ± 1 ppm O2 の分解能を持つ、世界で唯一の特許取得済みの差動酸素分析装置です。S104 DOX は小さな昆虫からの 呼吸酸素消費率と、そのまま 1 枚の葉の光合成酸素生成率をリアルタイムで測定できます。また S104 差 分 O2 分析計は、一般ガス分析計の中で最大のダイナミック レンジを備えており、解像度設定により大型 動物、人間の O2 交換を測定できます。オープンガス交換システムで CO2 分析装置 ( S157 )を使用する と、ガス交換指数測定により、呼吸代謝測定の非侵襲的研究と、同化および異化反応における還元剤の流れの分析が可能になります。
■あらゆる動物に対応した測定レンジ
■エアーを利用した校正システムを採用
■独立したリファレンス・サンプル独立監視システム

特徴• 空気に対する ±1 ppm の酸素分解能 (0.0001% です) • 酸素分析計の中で最も広いダイナミックレンジ • 特別な校正ガスなしで簡単に校正 • リファレンスとサンプル pO2 のアナログ信号を分離 • 差圧 pO2、絶対圧、差圧、サンプルおよび参照セル温度、計器温度のアナログ信号 アプリケーション • 単葉光合成酸素交換 • 昆虫の呼吸酸素消費量 • 小型および大型動物の呼吸測定 • 土壌呼吸 • 葉暗呼吸率 • ヒト代謝研究（ルームカロリメトリー）   苔の光合成データ

仕様 • 電源: 12V 115/220 VAC • 酸素センサー寿命：3～5 年（交換容易） • アナログ出力: 0 ～ 5 V、16 ビット • アナログ - デジタルコンバータ使用を推奨 • 絶対信号範囲:リファレンス＆サンプル 0～100% O2 • 絶対信号解像度: 0.001%O2 • 絶対信号精度: +/- 0.002% O2 • 絶対信号応答時間: T90 = 20 秒、分圧測定 • 差分酸素信号範囲: 1000 ～ 10000 ppmO2 (ユー ザー定義) • 差動酸素信号分解能: 1 ppmO2 • 差動酸素信号精度: +/- 2.5 ppmO2 • 差動酸素信号応答時間: T90 = 20 秒、分圧測定 • 絶対圧信号範囲：15～115kPa • 絶対圧信号分解能：0.01kPa • 絶対圧力信号ノイズ < 0.01 kP • 絶対圧力信号精度: フルスケールの 1% • 差圧信号範囲: +/- 620 Pa • 差圧信号分解能：1Pa • 差圧信号精度: フルスケールの 1%。 • 参照およびサンプル空気温度信号範囲: s 0 ～ 50℃ • 参照およびサンプル空気温度信号分解能: 0.01℃ • 参照およびサンプル空気温度信号の精度: +/- 0.1℃ • オーブン温度信号範囲：10～50℃、 • オーブン温度信号分解能: 0.01℃ • オーブン温度信号精度: +/- 0.1℃

S151CO2 アナライザー 2000ppm
Q-S151 赤外線 CO2 アナライザーは、1 ppm の分解能で 0 ～ 2000 ppm の範囲の CO2 を測定 する非分散型赤外線 CO2 アナライザーです。信頼性の高いテクノロジーを用いて頑丈なモジュール 式です。Q-Box パッケージに簡単に取り付けたり、スタンドアロンで使用したりできます。葉、昆虫、 小動物、代謝率の低い生物の CO2 交換測定に最適で、現場や実験室での土壌呼吸活動の測定にも優れています。

アプリケーション • 光合成測定 • 根と土壌サンプルの呼吸 • 昆虫やその他の無脊椎動物の呼吸計測 • 細胞培養のヘッドスペース分析 • 大気の監視と制御 ヘッドスペースガスサンプル測定用 CO2 インジェクションシステム Q-S151 CO2 アナライザーを含むパッケージ • FL23 アルガル CO2 パッケージ • Q-Box CO650 プラント CO2 分析パッケージ • Q-Box RP1LP 低域呼吸パッケージ • Q-Box SR1LP 土壌呼吸パッケージ

• 0 ～ 500 ppm 及び CO20～2000 ppm CO2 切り替え • デジタル表示 1 ppm CO2 分解能 • 非分散赤外線センサー • 変調赤外線光源 可動部品なし • 範囲設定0～5 V アナログ出力 • 現場使用のバッテリ パック（オプション） • コンパクトでポータブル アプリケーション • 光合成測定 • 根と土壌サンプルの呼吸 • 昆虫やその他の無脊椎動物の呼吸計測 • 細胞培養のヘッドスペース分析 • 大気の監視と制御 • 動作原理 非分散赤外線 • ガスサンプリングモード – フローガス流、密閉チャンバー • 最大ガス流量 650 mL/分 • 測定範囲 (LCD ディスプレイ) 0 ～ 1999 ppm • アナログ出力、低感度 0 – 2000 ppm • アナログ出力、高感度 0 – 500 ppm • 精度 ± 1 ppm • 再現性 (安定した気圧と温度で) ＜ ±1 ppm • 応答時間 (@ 250 mL/min; 最終値の 95% まで) ca. 25 秒 • ウォームアップ時間 (@ 22oC) – ca. 5 分 • 低感度設定の出力 (リニア) – 0 – 5 VDC で 0 – 2000 ppm • 高感度設定の出力 (リニア) – 0 – 5 VDC で 0 – 500 ppm • 校正調整　ゼロとスパン • 動作温度範囲 0 ～ 50oC • 保管温度範囲 -40 ～ 70oC • 動作圧力範囲 ±1.5% 局所平均圧力 • 湿度範囲 5 ～ 95% RH、結露なきこと (乾燥ガス流を推奨) • 圧力依存 mm Hg あたりの読み取り値 +0.19% • 電源要件 120 VAC/60 Hz アダプター経由の 12 VDC • 電流要件 平均 125 mA、ピーク 450 mA • 寸法 (cm) (H x W x D: 5.5 ～ 9.5 x 9.5 x 17) • 重量 1kg

S157 CO2 アナライザー
S157 CO2 アナライザーは、0 ～ 2000 ppm の範囲の CO2 を 1 ppm の分解能で測定できます。また単チャンネルのフロースルー非分散赤外線 CO2 アナライザーにより0 ～ 1% CO2 にも拡張できます 。植物、昆虫、小動物、または代謝率の低い生物の CO2 交換測定に最適です。土壌呼吸の測定や環境モニタリングにも使用できます。S157は、ガスポンプを内蔵したスタンドアロンの CO2 分析装置 (S157-P)、またはガスポンプと質量流量モニターを内蔵したもの (S157-PF) とし て購入できます。S157 のすべてのバージョンには、頑丈なケースの温度制御機能があり、フィー ルドでの使用に最適です。

アプリケーション • 光合成 CO2 交換率の測定 • 蒸散速度の測定 • 水利用効率調査 • 暗呼吸数の測定 • 葉、根、および全植物の研究 (オプション のチャンバーを使用) • 追加成分を含む土壌呼吸または動物呼吸

特徴 • 非分散赤外線センサー • 0 ～ 2000 ppm CO 2 範囲 (オプションで 0 ～ 1%) • 頑丈なケースの温度制御 • デジタル表示での 1 ppm の二酸化炭素分解能 • 変調赤外線光源 = 可動部品なし • 0～5V アナログ出力 • スタンドアローン、ビルトインガスポンプ (S157-P) またはビ ルトインガスポンプとフローモニター (S157-PF) で利用可能 • コンパクトでポータブル • 現場で使用するためのオプションのバッテリ パック • 耐候性に優れた頑丈なケース 仕様 • 動作原理: 非分散赤外線 • 最大ガス流量: 650 mL/min • 測定範囲（LCD 表示）：0～1999ppm • 精度: フルスケールの ± 2% 以上 • 再現性: 読み取り値の ±1% 未満 • 応答時間: (250 mL/min で最終値95%まで 45 秒) • ウォームアップ時間 (@ 22 o C) 約。15 分 • 出力 (リニア) 0 ～ 5 VDC、0 ～ 2000 ppm • 校正調整：ゼロとスパン • 使用温度範囲：0～50℃ • 保存温度範囲：-40～70℃ • 使用圧力範囲：±1.5% 局所平均圧力 • 湿度範囲: 5 ～ 95% RH、結露不可 (乾燥ガス流を推奨) • 圧力依存性: mm Hg あたりの読み取り値 0.19% • 電源要件: 120 VAC/60 Hz アダプター経由で 12 VDC • 電流要件: 平均 200 mA、ピーク 450 mA • 寸法: (cm) (H x W x D: 17 x 40 x 30) • 重量：4.7kg

Q-teach プラントCO2パッケージ
Q -teach Plant CO 2 パッケージは、フロースルーチャンバーに置かれた葉の光合成、呼吸、蒸散の原理を理解するために設計されています。パッケージには、インストラクターが必要とするすべてが含まれています: NDIR CO 2アナライザー、ガスポンプ/フローモニター、RH/温度センサー、リーフチャンバー、PAR 出力用にソフトウェアで較正されたLED 光源、6 個のガスバッグ、アクセサリー、デー タインターフェース、ソフトウェア、およびすべての実験と計算の概要が記載された実験ファイル。 操作および実験室の実験マニュアルも含まれています。

Q-teach 101 CO2 Analyzer 2000ppm   Q-teach 201 Pump/Flow Monitor 1LPM

コンポーネント • Q-teach 101 CO 2 アナライザー 2000ppm、ソーダ石灰 および乾燥カラム付き • Q-teach 201 ポンプ/フローモニター 1LPM • S161 RH/温度センサー • Q-A101 ラボスタンド • G112-t フロー スルー リーフ チャンバー • ソフトウェアで校正された A113 LED ライト • G122 ガスバッグ 6 x30L • G212 氷結浴用ウォータートラップ • C610 LabQuest Mini データ インターフェイス (2) • C901 ロガー プロ ソフトウェア • 実験ファイルとマニュアル (運用および実験室) を含む C404 ディスク • Q-teach アクセサリ(チューブ、フィルター、コネクター、ド ライバー、3 方向バルブ x 2、レンチ)

ジニアの葉の光応答曲線の生データ

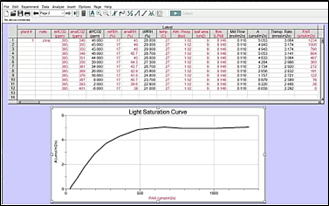

光飽和曲線の計算 (百日草の葉の実験)
GSS ガス交換システム
Qubit ガススイッチングシステム( GSS) は、Q-Box パッケージと連携して、1 セットのガス分析器で複数のサンプルからのガス交換を測定できるように設計されています。このガス切り替えシステムは、Q-Box RP1LP 低域呼吸パッケージ、Q-Box RP2LP 高域呼吸パッケージなどの単一の Q-Box システムで最大8つの異なるチャンネルを監視でき、またQ-Box NF1LP では最大4つの異なるサンプルを監視できます。 窒素固定パッケージと Q-Box CO650 プラント CO2 分析パッケージ。Qubit ガス スイッチング システム は、呼吸 (VO2 および VCO2)、窒素固定、光合成、および蒸散のマルチチャネル測定が可能です。ガス切り替えシステムには、標準バージョンと拡張バージョンがあります。標準 GSS はオープンフロー測定専用に設計されており、拡張 GSS はオープンフローとストップ フローの両方の測定用に設計されています。

8 チャンネルシステムストップフロー設定 8 チャンネルシステムオープンフロー設定

特徴 • 最大4 又は 8ch のガス切り替えシステムが利用可能 • オープンフロー測定用の標準 GSS、オープンおよびス トップ フロー測定用の拡張 GSS • 1 台の分析装置で複数生物のガス交換を測定 • ソフトウェア制御、データ収集、最終計算 • 集計グラフと表でチャネルごとに表示される計算データ  用途 • 複数のサンプルを測定 • 光合成と植物の呼吸 • 動物の呼吸 • 昆虫の呼吸 • 土壌呼吸 • 窒素固定 ソフトウエア チャンネルごとにデータを表示でき、VO2、VCO2、RQ などの主要なパラメーターを直接計算できます ( Q-Box RP1LP および Q-Box RP2LP パッケージと併用した場合) コンポーネント • G244 GSS-8 の 8 チャンネル ガススイッチャー また は GSS-4 の G243 4 チャンネル ガス スイッチャー • C200 デジタルコントロールユニット • 流量計 (8 または 4) • G261 低圧レギュレータ • ストップフロー測定用4、８個の A380ソレノイド バルブアセンブリ (拡張 GSS) • チューブとコネクタ • カスタマイズされた実験用ファイル (Logger Pro) • フロースルーチャンバー (オプション)

藻類の光合成
藻類の光合成の測定は、FL23 Algal CO2 Package を使用して、藻類チャンバーのヘッドスペースでのCO2交換として行うことができ、藻類液体懸濁液中の溶存酸素の変化は、OX1LP 溶存酸素システムで行うことができます。
FL23 藻類CO2 パッケージ
FL23 藻類 CO2 分析パッケージは、プレキシブルガラス キュベット (総容量 80ml) のヘッドスペース内の藻類からのCO2 交換を測定するために設計されています。キュベットのヘッド スペースに放出された CO2 ガスは乾燥され、Q-S151CO2アナライザーに運ばれ、フロースルーシステムで CO2 レベル (0 ～ 2000ppm) が測定されます。

• 液体培養から放出される CO2 の測定のためのモジュール式システム • 必要なすべてのコンポーネントに加えて、ソフトウェアと データ インターフェイスが含まれています • 藻類の光合成研究 • 細菌呼吸研究 • 発酵研究

コンポーネント
• Q-S151 CO2 アナライザー (0 – 2000 ppm) (CO2 および H2O スクラバーを含む)
• Q-P103 ガスポンプ 1L/min (無負荷)
• ソフトウェアで校正された A113 LED 光源
• G122 大型ガスバッグ (2x30L)
• G266 フローモニター
• G211 藻類ガス交換チャンバー (80ml)
• C610 LabQuest Mini データ収集インターフェース
• C901 LoggerPro データ取得ソフトウェア
• アクセサリ キット (チューブ、コネクタ、PTFE フィルター、Nafion RH 平衡器、レンチ、 ドライバー)

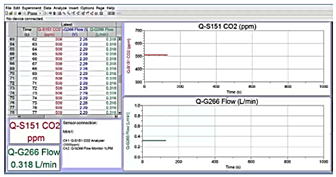

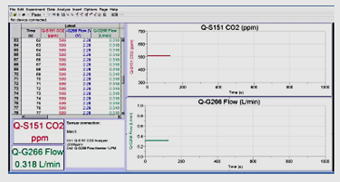

FL23 Aigal CO2 パッケージソフトウエア 　  Gシリーズ藻類DO パッケージ 溶存酸素 (DO) キュベット電極は、懸濁液中の溶存酸素の生成または消費を測定するためのポーラログラフ酸素センシングシステムです。DO Cuvette Electrode は、ウォータージャケット付 きキュベット、電極を収納する取り外し可能なベース、およびプランジャーで構成されています。 DO キュベット電極は、1、2.5、4、6、30、および 50 ml のさまざまな容量で利用できます。フロー スルー キュベットも 100 ul ボリュームで利用できます。 DO キュベット電極は、溶存酸素のクラーク セル型検出器に基づいており、100% 空気飽和水の バックグラウンドで 0.03% O2 の変化を高速応答時間 (15 秒) で解決できます。DO 電極は、 A231 電極増幅器、A255 マグネティック スターラー、C410 データ インターフェース、および C901 ソフトウェアと共に使用されます。これらの電極は、さまざまな OX1LP 溶存酸素パッケージ の不可欠なコンポーネントです。DO キュベット電極の図を以下に示します。   溶存酸素電極サンプルデータ • 藻類の光合成と呼吸 • 細菌呼吸 • 微生物の呼吸 • 水生小動物の呼吸 • ミトコンドリア呼吸 • 葉緑体O2 生産 • 細胞懸濁液の呼吸 • 植物細胞懸濁液光合成 DO キュベット電極 • 1ml パースペックス ( G108 ) • 2.5ml パースペックス ( G105 ) • 2.5ml グラス（G105-GL） • 4ml パースペックス ( G110 ) • 6ml グラス（G106-GL） • 30ml パースペックス ( G109 ) • 50ml パースペックス ( G107 ) • 50ml グラス（G107-GL） • 100ul フロースルー ( G90-FL )

呼吸
Q-Box CO650 植物CO2 分析パッケージを使用して、植物 (葉、芽、根) の呼吸を測定します。1 枚の葉からO2 交換率を測定するには、空気中の 21% O2 バックグラウンドに対して ±1 ppm の分解能を備えた示差酸素分析装置 S104 DOX を使用します。ガス切替システムを搭載することで、複数サンプルの測定が可能です。Q-Box SR1lp 土壌呼吸パッケージを使用すると、野外に於ける in vivo での土壌CO2 交換、または野外から収集して研究室に持ち帰ったサンプルの土壌 CO2交換を監視できます。
植物の呼吸

CO650 植物CO2 分析装置	S104 差動酸素分析装置分析装置	Q-S151CO2 アナライザ ー2000ppm
S157 CO2 アナライザー 2000ppm	Q-Teach プラント CO2 パッケージ	GSS ガス交換システム

土壌の呼吸
Q-Box SR1LP 土壌呼吸パッケージは現場または現場から採取したサンプルを研究室内で in vivo での土壌CO2交換を監視できます。Qubit 社のCO2分析計やその他の環境センサーを、独自のソフトウェア、データインターフェイス、およびカスタムシステム用のアクセサリと共に使用できます。

SR1LP 土壌呼吸

S157 CO2 アナライザー 2000ppm

Q-S151 CO2 アナライザー 2000ppm

SR1LP 土壌呼吸

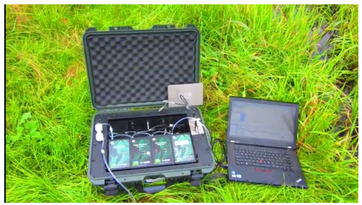

Q -Box SR1LP 土壌呼吸パッケージは、野外条件での土壌呼吸と水分損失の短期測定用に 設計されています。土壌温度と土壌水分と大気圧測定可能です。パッケージに含まれるバッテリーパックは、約 11 時間のフィールド使用が可能で土壌サンプルは、フロースルーチャンバーに入れたときにラボで評価することもできます。

特徴 • 現場に於ける土壌呼吸測定のための自己完結型ガス分析システム • フロースルーシステム内のあらゆる生物のCO2交換測定 • 交換可能なコンポーネントを備えたモジュラーシステム • 持ち運びや現場での使用を容易にする頑丈なケースに収納 • １１時間のフィールド操作用バッテリーパックが含まれています コンポーネント • Q-P103 ガスポンプ (1L/min 無負荷) • G180 カラー付きソイルチャンバー (10.2cm x 高さ 20cm) • G115 フロースルーチャンバー (3.8 x 20cm) • Q-S151 (0-2000 ppm) (CO2 および H2O スクラバーを含む) • S132 温度プローブ • Q-S161 RH/温度センサー • S135 土壌水分センサー • Q-G266 フローモニター (0-1L/分) • S181 シングルチャンネル USB データインターフェース (GoLink) を備えた絶対圧力センサー • G122 ガスバッグ 大 (30L×2) • A249 バッテリーパック • C610 統合された 2 つの LabQuest Mini インターフェイス • C901 ロガー プロ ソフトウェア • C404 カスタマイズ セットアップ ソフトウェア • Q-Box アクセサリ キット • すべてのセンサーとアナライザーを収納する頑丈な防水ケース • マニュアル • アナライザーとセンサーをスタンドアロンで使用するための個別電源

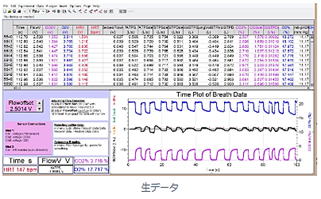

Q-Box SR1LP 生データページ

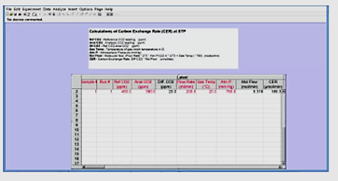

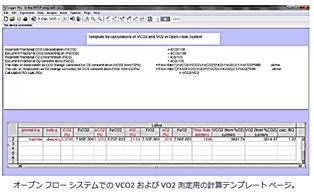

Q-Box SR1LP - クローズド フロー計算 (土壌チャンバー) Q-Box SR1LP – オープン フロー計算 (フロースルーチャンバー)

窒素固定
H2ガスを発生させる結節したマメ科植物の根のニトロゲナーゼ酵素活性を測定するための、唯一のガス交換システムとして Q-Box NF1LP 窒素固定パッケージを製造しています。このシステムには、ソフトウェア、データ インターフェイス、接種菌を含む大豆種子など、すべてのコンポーネントが付属しています。これは、H2 を発生する実験室で栽培されたマメ科植物の窒素固定の研究用に設計されています。
窒素固定

NF１LP 窒素固定

Q-S121 H2 アナライザー

Q-Box NF1LP 窒素固定
Q-Box NF1LP 窒素固定パッケージはH2 生産マメ科植物の共生における窒素固定を測定するための実験パッケージです。独自のフロースルー H2 センサー ( QS121 ) は、N2 固定組織からの H2 の生成速度を測定し、ニトロゲナーゼ活性の in vivo 測定をリア ルタイムで可能にします。パッケージには根粒を生成する条件下で大豆などのマメ科植物を栽培する ためのガス交換ポット、すべての栄養レシピ、説明書など、実験に必要なものがすべて含まれていま す。Qubit Gas Switching System と組み合わせると、 最大3つの植物のニトロゲナーゼ活性の測定が可能です (リファレンスを含む 4 チャネル システム)

特徴 • H2 進化する共生 (Hup-) における測定のためのフロースルーガス分析システム • 結節根からのニトロゲナーゼ活性の非侵襲的測定 • ソフトウェアでの窒素固定率の計算 アプリケーション • ニトロゲナーゼ活性に対する温度効果の研究 • N2 固定の酸素調節に関する研究 • ニトロゲナーゼの電子分配係数の研究 • N2 固定と光合成供給の研究 • 肥料供給による窒素固定阻害の研究 コンポーネント • Q-S121 水素分析装置 (0-100ppm) には乾燥カラムが含む • Q-S102 O2 アナライザー 0-100% • C301 イベントスイッチ (Air/Ar) • S132 温度センサー • Q-G267 ポンプ & フローモニター (1L/分) • Q-G268 ポンプ & フローモニター (2L/分) • G122 大型ガスバッグ (2x30L) • G132 植物成長ポット (4) 蓋、フィッティング、シーラント (Qubitac) 付き • G161 結節キュベット • B201 大豆の種 • Bradyrhizobium japonicum 接種剤 • C610 LabQuest mini (3) データインターフェースシステム (9 チャ ンネル) • C901 ロガー プロ ソフトウェア • C404 カスタマイズ セットアップ ソフトウェア • アナライザーとセンサー収容防水ケース • Q-Box アクセサリ キット マニュアル

Q-S１２１ H2 ガスアナライザー
Q-S121 H2ガスアナライザーは、0 ～ 100 ppm 範囲のH2ガスを測定するためのフロースルーアナライザーで、より高い範囲の測定用にカスタマイズできます。Q-S121 は二酸化スズ (SnO2) 半導体センシング素子により出力はバックグラウンド ガス (N2 対 Ar) と酸素濃度に高感度です。N2 と Ar の両方のバック グラウンドガスの 21% O2 での工場校正が分析装置に付属しています。更に C610 LabQuest Mini データ インターフェイスおよび C901 Logger Pro ソフトウェア (オプション) を使用することで、電圧出力を H2 濃 度 (ppm) に補正するための実験セットアップ ファイルが利用できます。 Q-S121 は、マメ科植物の共生を差し引いた取り込みヒドログレナーゼ (HUP) における H2 進化として、ニトロゲナーゼ活性を測定。Q-S121 H2 ガス分析装置は、HUP酵素を持つ生物の水素消費量を監視するためにも使用できます。このH2アナライザーは、 Q-Box NF1LP 窒素固定パッケージの重要な部分です。

特徴 • 微量H2ガス測定用（0～100ppm） • より高いレベルに合わせてカスタマイズできます • バックグラウンドガスと O2 濃度に高感度 • ニトロゲナーゼ活性の測定と窒素固定速度の計算 • H2を進化または消費する微生物の活動のモニタリング • 土壌調査

仕様
• 検出原理：加熱されたアルミナセラミックチューブを備えた金属酸化物半導体、フロースルー
• 範囲：0 ～ 100 ppm H2 (カスタム単位ではより高い範囲)
• 出力：0 ～ 5 V アナログ - デジタル インターフェース
• O2 濃度とバックグラウンドガス、溶媒、水蒸気に敏感な出力
• 分解能: ±0.01 ppm、0 ～ 10 ppm 範囲; ±0.02ppm、10～40ppm の範囲。±1.05ppm、40～ 100ppm レンジ
• 精度: ±0.03 ppm、0 ～ 10 ppm 範囲; ±0.05 ppm、10 ～ 40 ppm 範囲。±1.00ppm、40～100ppm レンジ
• 応答時間 (90%)：2 分 (高水素でのプライミングが必要)
• N2 および Ar 中の 21% O2 での校正は、H2 アナライザーで提供
• 動作温度: 0-60C • 保証: 1 年
• 寸法 (cm) – (H x W x D: 5.5 ～ 9.5 x 9.5 x 17)
• 重量 – 1kg
• 電源：DC12V
ガス分析と環境
さまざまな濃度範囲で CO2、O2、H2、および CH4 を測定するための多数のガス分析器およびセンサーを製造しています。気相および液体に溶解した CO2 および O2 の測定は、 Qubit アナライザーおよびセンサーを使用して行うことができます。標準機器またはサンプルガス測定システムでガスポンプ、フローモニター、 ガススイッチャー、およびその他の環境センサーと組み合わせがあります。Qubit Systems は、 ガス環境と水生環境の両方でガス制御およびガス混合システムも提供しています。



気相 ０２
生物科学、環境モニタリング、および産業用途における研究および教育用のアプリケ ーションを備えた、さまざまな O2 ガス分析器があります。それらは温度と圧力が補正されており、 濃度範囲、応答、および分解能の異なる機器があります。用途に合わせて O2 アナライザーをカスタマイズ します。

S104 差動O2アナライザー	S102 O2 アナライザー	S108 アブソリュートO2アナライザー
S147 ラピッドレスポンスO2/CO2	S101 拡散O2センサー

気相 CO2
生物科学の研究と教育、環境モニタリング、および産業用アプリケーションでのアプリケーションを備えた、さまざまな NDIR CO2 アナライザーがあります。分析計は、1ppm の高分解能の低範囲から、最大 100% CO2 まで測定できる分析計までCO2 分析計は仕様に合わせてカスタマイズできます。

Q-S151 CO2アナライザー 2000ppm	S153 CO2アナライザー10%	S157 CO2アナライザー 2000ppm
S158 CO2アナライザー10%	S147 ラピッドレスポンスO2/CO2

H2 and メタン
水素およびメタンガス分析装置は、 ユーザーの用途に応じて濃度範囲をカスタマイズできます。水素ガス分析計は、窒素固 定パッケージ Q-Box NF1LP の不可欠な部分です。メタン分析計は、最大 100ppm の低範囲 (大気モニタリング、土壌研究、動物ガス交換) および最大 5000ppm の高範囲 (家畜排出、発 酵研究) のメタンガス濃度を検出するためのさまざまなアプリケーションで使用できます。拡張されたカスタマイズされた範囲も利用できます。

Q-121 H2アナライザー	S128メタン分析装置	S127 CH4アナライザー 100ppm
S129メタン分析装置 500ppm

溶存酸素
溶存酸素 (DO) のポーラログラフ溶存酸素電極は、OX1LP 溶存酸素パッケージの一部として分離された細胞または微生物の呼吸研究に使用でき、更に校正済み LED 光源を追加することで、藻類の光合成 を OX1LP パッケージで測定できます。Q-Box AQUA 水生呼吸パッケージは、大型水生生物の間欠流呼 吸の測定に光学 DO プローブを採用し、最大 4 つの異なるタンク/チャンネル用の DO 制御システムも提供しています。

OX1LP 溶存酸素

Q-BOX AQUA 水中呼吸

溶存酸素電極

S112 オプティカルDOプローブ

溶存CO2
溶存 CO2 (DCO2) システムは、 大気圧で水中の溶存 pCO2 を測定するように設計されています。システム は、アクセサリ付きの DCO2 サンプラー、ガスポンプ内蔵の非分散型赤外線 CO2 分析計、データ インターフェイス、およびソフトウェアで構成されています。ラピッド レスポンス DCO2 システムは、フロースルーラピッド DCO2 サンプリング システム、液体ポンプ、ガス ポンプが組み込まれた IRGA、データ インターフェイス、およびソフトウェアで構成されます。

ポンプ内蔵 CO2 アナライザー

DCO2 サンプリングシステム

ラピッド DCO2 サンプラーシステム

ガス混合とフロー
ガスの流れと送達に関連するさまざまなプロセスを測定するための機器としてガス流量計、ガス流量モニタ ー、ガス混合システム、ガスポンプで構成されます。これらはすべて、ガス交換測定またはガス供給システム の必須コンポーネントで、ユーザーの仕様に合わせて選択されたコンポーネントでカスタマイズされます。

ガスフロー

ガス混合

ガス ポンプ

環境センシング
温度、pH、塩分、土壌水分、相対湿度、溶存酸素、二酸化炭素、光の質・量などの環境パラメータをモニ タリングするための環境センサーを複数提供しています。これらのセンサーは、Q-Box リサーチパッケー ジの一部として重要な役割を担っています。 また、フィールドや環境槽内でO2、CO2、H2、CH4 レベル をモニターするため、これらのガス分析計を使用しチャンバー内の変化をフィードバック制御するガスコントロールシステムがあります。

Q-S151 CO2 アナライザー 2000ppm	S157 CO2 アナライザー 2000ppm	Q-S153 CO2 アナライザー 10%
S158 CO2 アナライザー 10%	S108 アブソリュート O2 アナライザー	Q-S102 O2 アナライザー
S101 拡散 O2 センサー	S128 メタン分析装置 5000ppm	Q-S127 CH4 アナライザー 100ppm
Q-S121 H2 アナライザー	Q-S161 RH/Temp. センサー	Q-S181 絶対圧センサー

アクアティックコントロール
最大 4 つのチャンネル/タンクで温度、pH、溶存 CO2 および O2 レベルを個別に調整するための水生制御システムを提供します。これらのフィードバック調整システムは、ユーザーの仕様に合わせてカスタマイ ズされており、さまざまな範囲とタンク容量があります。長期および短間のコントロールが可能です。

水中制御システム

S122 オプティカル DO プローブ

ガス制御
本システムは、チャンバーまたはキャビネット内のガス濃度 (CO2、O2、CH4、H2、RH) を調整できます。マルチチャネルガス測定システムを介してガスの流れを制御できるため、1 セットのガス分析器で複数のサンプルを測定できます。ユーザーの用途に合わせてカスタマイズでき更にガス濃度を調整するためのシステムは、主要なガスのバックグラウンドで少量のガスを放出するためにソレノイド バルブのフィードバック調整を使用するデジタル ガス コントローラを採用しています。ガス交換のために複数のサンプルを測定するマルチチャンネル システムは、ガス スイッチャー (最大 4 または 8 チャンネル) を使用します。水生制御システムで溶存ガスの制御も可能です。

ガス制御システム

ガス交換システム

プレッシャー

絶対圧センサー

圧力調整器とゲージ

圧力ブローオフバルブ

Q-S127 CH4 アナライザー 100ppｍ
ヒーターを備えたセンサーを使用し、0 ～ 100ppm の低レベルメタン分析装置です。センサ ーは高分解能 (1ppm) により、低レベルのCH4 の検出が可能になり、環境用途に最適です。 Q-S127 CH4 アナライザーには 0 ～ 5V のアナログ出力があり、データ インターフェイスお よびソフトウェアで計測できます。（C610 LabQuest Mini インターフェイスと Logger Pro ソフトウェアをお勧めします。）

特徴 • 人間の電気生理学の調査のためのモジュラー システム • ソフトウェアとデータインターフェースを含む • すべてのモジュールは独立して使用できます • 使い方とセットアップが簡単

アプリケーション ・環境学 ・土壌研究 ・林業 ・人間の呼気分析 ・昆虫研究 ガス漏れ検知

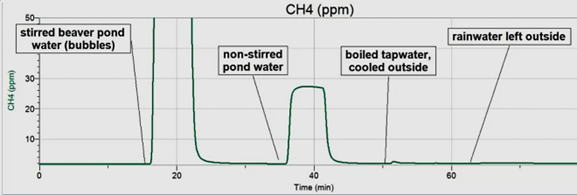

ビーバー生息池から採取し、メタンを気相に放出するために 4L 容器に入れられた水サン プル (200ml) 中の CH4 の測定から得られたデータ。最初のサンプルは、泥状の堆積物を かき混ぜながら池の底から採取されました。2 番目のサンプルは、堆積物をかき混ぜずに池 から採取されました。コントロールサンプルも含まれています。
S128 メタン分析計 5000ppm
Qubit S128 メタン アナライザーは、最先端の非分散型赤外線(NDIR) を使用して、流動ガス中のメタンレベルを 0 ～ 5000 ppm の範囲で測定します。この機器には、メタン濃度を ppm 単位で測定できるデジタルディスプレイが装備されています。さらに、オプションのソフトウェアとデータインターフェイスを備えたコンピュータによるデータロギング用に、アナログ 出力信号 (0 ～ 5 V) が提供されます。 このメタン分析装置はフロースルーガス分析装置でガス圧力下で 650ml/min を超えない流量範囲で使用します。センサーへのガスの供給を容易にするために、オプションとして内蔵ガス ポンプもあります。 ( S128-P) 。さらに、サンプルチャンバーを通過する流量を測定するために質量流量モニターも使用することができます ( S128-PF )。 信号の安定性を高めるための温度制御機能を備えた耐候性ケースに収められており、ラボとフィールドの両方の研究に最適です (オプションのバッテリーパックを使用)

特徴 • 流通型赤外線ガスセンサー • 0-5000ppm 標準範囲 • オプションで拡張範囲が利用可能 (0-10,000ppm) • リニアな応答 • 簡単な 2 点校正 • デジタルディスプレイ • 0-5V アナログ出力 • オプションの内蔵ガスポンプ (S128-P) • オプションの内蔵ガスポンプおよび流量モニター (S128-PF) • 温度制御されたケースにより信号の安定性が向上 • フィールド操作用にオプションのバッテリパックが利用可能

仕様
動作原理： 非分散赤外線
ガスサンプリングモード： 流動ガス流、密閉チャンバー
最大ガス流量： 650 mL/min
測定範囲（LCD 表示）： 0～500ppm オプションの拡張範囲 0 ～ 100ppm
精度: 0.5% FS： 再現性 (安定した気圧のプレスおよび温度で) ± 2ppm CH4
応答時間： (@ 250 mL/min; 最終値の 95% まで) 約 25 秒
ウォームアップ時間： (@ 22℃) 1 時間
出力：（リニア） 1～ 4 VDC、0 ～ 500ppm
校正：ゼロとスパン 2 点校正
動作温度範囲： 0～35℃
温度コントローラー付きヒーター内蔵
保管温度範囲 -40 ～ 60℃
使用圧力範囲： ±1.5% 局所平均圧力
湿度範囲： 5 ～ 95% RH、結露なきこと (ガス流の乾燥に必須)
圧力依存性： +0.19% 読み取り値/mmHg
電源： 120/240 VAC アダプター経由の 12 VDC 125 mA、ピーク 450 mA
寸法・重量：（cm）（高さ×幅×奥行き：40×31×18） 4.2kg
S129 メタン分析計 500ppm
Qubit S129 メタン アナライザーは、流動ガス中のメタン レベルを 0 ～ 500 ppm の範囲で測定する非分散型赤外線 (NDIR) ガス アナライザーです。この機器にはデジタル ディスプレイとアナ ログ出力信号 (0 ～ 5 V) が装備されており、オプションのソフトウェアとデータインターフェイ スを備えたコンピュータによるデータ ロギングシステムとして利用できます。 このメタン分析装置はフロースルーガス分析装置であるため、ガスは圧力下で 650ml/分を超えない 流量で使用します。センサーへのガスの供給を行うために、オプションに内蔵ガスポンプがあります。 ( S129-P) 。さらに、サンプルチャンバー内流量を測定するために質量流量モニターを使用こともできます ( S129-PF )。 信号の安定性を高めるための温度制御機能を備えた耐候性ケースに収納されており、ラボとフィー ルドの両方の研究に最適です (オプションのバッテリーパックを使用)

特徴 • 流通型赤外線ガスセンサー • 0-5000ppm 標準範囲 • オプションで拡張範囲が利用可能 (0-10,000ppm) • リニアな応答 • 簡単な 2 点校正 • デジタルディスプレイ • 0-5V アナログ出力 • オプションの内蔵ガスポンプ (S129-P) • オプションの内蔵ガスポンプおよび流量モニター (S129-PF) • 温度制御されたケースにより信号の安定性が向上 • フィールド操作用にオプションのバッテリーパックが利用可能

仕様
動作原理： 非分散赤外線
ガスサンプリングモード： 流動ガス流、密閉チャンバー
最大ガス流量： 650 mL/min
測定範囲（LCD 表示）： 0～500ppm オプションの拡張範囲 0 ～ 100ppm
精度: 0.5% FS： 再現性 (安定した気圧のプレスおよび温度で) ± 2ppm CH4
応答時間： (@ 250 mL/min; 最終値の 95% まで) 約 25 秒
ウォームアップ時間： (@ 22℃) 1 時間
出力：（リニア） 1～ 4 VDC、0 ～ 500ppm
校正：ゼロとスパン 2 点校正
動作温度範囲： 0～35℃ 温度コントローラー付きヒーター内蔵 保管温度範囲 -40 ～ 60℃
使用圧力範囲： ±1.5% 局所平均圧力
湿度範囲： 5 ～ 95% RH、結露なきこと (ガス流の乾燥に必須) 圧力依存性： +0.19% 読み取り値/mmHg
電源： 120/240 VAC アダプター経由の 12 VDC 125 mA、ピーク 450 mA
寸法・重量：（cm）（高さ×幅×奥行き：40×31×18） 4.2kg
S101 拡散O2 センサー
S101 拡散酸素センサーは、 密閉チャンバー内の酸素濃度0 ～ 100% で測定します。酸素は周囲の大気からセンサーに拡散します。このセンサーは PH1LP 教育用光合成パッケージの重要 センサーです 。 S101 拡散酸素センサーは、鉛陽極、O2 陰極、および電解液で構成されるガルバニ電池 (鉛酸素 電池) です。センサーは密閉チャンバー内に取り付けて、膜全体に拡散する O2 ガスを検出でき ます。電池が常に放電されるように、アノードとカソードの間に抵抗とサーミスター（温度補償 用）が接続されています。機器の出力は、抵抗器とサーミスターを流れる電流と、テフロン FEP 膜に接触する O2 の分圧に比例します。酸素センサーからの信号はデータインターフェースを介してコンピューターに送信され、ソフトウェアに % O2 として表示されます。

	特徴 • 大気のみを必要とする簡単な 1 点校正 • リニア出力 • 12 秒で 90% の応答 • 調整可能なゲイン • 出力範囲は 0 – 25% = 5 V で調整可能 • 温度補償 • センサーの予想寿命は 3 ～ 5 年 • センサーには 1/8 インチナイロン NPT ユニオン 酸素センサーが取り付けられています。
	アプリケーション • 密封された葉室での光合成の測定 (光合成教 育パッケージ PH1LP の統合コンポーネント) • 密閉チャンバー内の O2 レベルのモニタリング

仕様
原理：酸性電解液、テフロン拡散膜
検知範囲：0 ～ 25 %O2 (リニア) 標準 (0 ～ 100% まで拡張可能)
分解能：±50ppm
精度：フルスケールの±0.21%
応答時間： (90%) 12 秒
平均寿命：4～5 年
他のガスによる影響：アンモニアとオゾン
必要なサンプル量：最小 2 ～ 3 mL/分
動作温度：5～40 ℃（有効範囲）
補償： 内蔵温度補償
圧力範囲：0.5 気圧～1.5 気圧
圧力効果：出力電圧は比例して変化します
耐衝撃性：2.7G まで
振動：強い振動を避ける
重さ：125 グラム
出力：0～5 ボルト出力
電源：5 ボルト (PC 電源５V 可)
S161 相対湿度温度センサー
複合 Q-S161 RH/温度センサーはRH センサーで相対湿度とガス温度を同時に測定できます。また 水蒸気濃度は絶対単位で計算できます。C901 Logger Pro ソフトウェアおよび関連する校正ファイ ル (工場出荷時に校正済み)とともに使用する場合、校正は必要ありません 。ガスの相対湿度と RH センサーでの温度を記録するには、 C610 LabQuest Mini データ収集インターフェイスと QS161 の使用をお勧めします。 この RH/温度センサーは、オープンフローガス交換システムでの蒸散測定に最適です。これには、 Q-Box CO650 プラント CO2 分析パッケージ と Q-Box SR1LP 土壌呼吸パッケージが付属して います。また、動物からの水分損失を研究したり、環境チャンバー内の RH レベルを観察したりす るために使用することもできます。

アプリケーション • 葉の蒸散量の測定 • 環境チャンバー内の RH のモニタリング • 動物からの水分損失に関する研究 • 土壌水分損失の研究  仕様温度 ・NTC チップサーミスタ、非線形応答 摂氏度の読み取りにはソフトウェアで Steinhart 方程式を使用 ・精度: +/- 0.2C ・範囲: 5°C ～ +60°C ・電源: 12VDC、0.1A ・寸法：高さ×幅×奥行き＝5.5～9.5×9.5×17cm ・重量: 900g	特徴 • 簡単な操作 • 2 つのアナログ出力 (RH および Temp) • フロースルー RH ガス分析計 • ガスの流入と流出の 2 つのバルブ調整 • 1LPM 最大流量 (無負荷)  仕様湿度 熱硬化性ポリマーベースの静電容量センサー 精度: ± 2% RH、0 ～ 100 % RH、 結露しない事 直線性: ± 0.5% RH (標準) 再現性: ± 0.5% RH 応答時間: 25 °C 200 ml/min ガス中で 15 秒 範囲: 0 ～ 100% RH、結露なきこと 動作温度範囲: 5 °C ～ 60 °C 0-100%RH Vout = 0.2-4.8V

S181 絶対圧センサー
S181 絶対圧力センサーは 通常、大気圧測定用のスタンドアロン センサーとして使用されます。 データを収集して表示するには、 C610 LabQuest Mini データ収集インターフェイスと C901 LoggerPro ソフトウェアを利用できます。

アプリケーション ・環境モニタリング ・mg/ml 単位の溶存酸素測定値の圧力補正 ( Q-Box ・ AQUA 水中呼吸測定パッケージの重要な部分) ・Q-Box CO650 Plant CO2 分析パッケージおよび Q-Box SR1LP 土壌呼吸パッケージの一部

仕様
感部：最先端のモノリシックシリコン圧力センサー
応答時間： 1ms
解像度:：0.024KPa
精度:：+/- 0.2KPa
圧力範囲：15 – 115 kPa
電圧出力：0 – 2 V
温度補償済み
アナログ出力は、LabQuest Mini C610 データ インターフェイス、 または 0 ～ 5V アナログ入力を備えたその他のインターフェイス によって記録できます
インターフェース＆ソフト
Qubit Systems は、1 ～ 12 チャンネルのデータ取得インターフェイスを提供します。すべてのシス テムのソフトウェアは互換性があり、データ収集と処理の両方のさまざまなアプリケーションに合わせてカスタマイズされています。（PC と Mac の両方の機能）

C610 LabQuest ミニ

C901 ロガー プロ ソフトウェア

C610 LabQuest Mini データ収集インターフェースセンサー
C610 LabQuest Mini はWindoesまたは Macintosh コンピュータを使用した PC ベースのデータ収集のための、強力で使いやすいセンサー データ収集インターフェイスです。専用 ソフトウェアと連携し、100 kHz のサンプリング レートで任意の Qubit センサーでデータを収集します。また機器またはセンサー (オン/ オフ) を制御するためにデジタルコントロール ユニット (DCU) と組み合わせて使用することもできま す。この高速サンプリング、小型で使いやすいデータインターフェイスは、すべての Qubit センサーでの使用に最適です。これは、Q-Box の研究および教育パッケージに不可欠な部分です。

アプリケーション • すべての Qubit センサーとパッケージからのデータのログ • DCU を介した水中制御システムのデジタル制御 • DCU によるガス切り替えシステム（多重化）の制御 • DCU を介した Q-Box 水中呼吸測定システムの • 水流の制御

特徴 • 最大サンプリングレート 100kHz • 5 つのセンサー ポート (3 つのアナログと 2 つのデジタル) • Logger Pro ソフトウェアと互換性があります (データ収集、グラフ 化、表示、分析)。 • Logger Lite ソフトウェア (付属) により、データの収集、グラフ 化、簡単な分析が可能  仕様 • コンピュータ接続: USB 2.0 フルスピード • 最大サンプリング レート: 100,000 サンプル/秒 • アナログ入力: 3 • デジタル入力: 2 • サイズ：10.5×8.5×2.6cm

C901 Logger Pro ソフトウエア
Windowsと Mac コンピュータの両方で使用できます。Logger Pro には、多数のインストールを可能にするサイトライセンスも含まれています。 データロギング、表示、分析機能があります。すべての Qubit センサーおよびアナライザーで動作します。多くのセンサーは自動検出され、その他はドロップダウンメニューから選択されます。 コンピュータに接続した場合、C610 LabQuest Mini データ インターフェイス (3 つのアナログ チャネル)、 または C420 Golink (単一チャネル)、または標準機器の C605 LabQuest 2 データ収集システムと連携します。

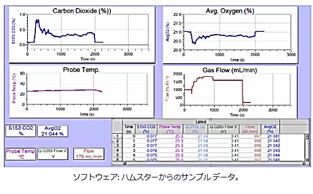

Q-Box 研究パッケージ
Qubit のラボ パッケージには、実験の種類 (光合成、昆虫の呼吸測定、大型動物の呼吸測 定など) に応じて、コンポーネント (ガス分析器、ポンプ、流量計など) を選択できる便利なモジュール形式があります。 ）。Q-Box のコンセプトにより、各コンポーネントは頑丈なケースは、教育施設や研究施設の内外でどこにでも持ち運ぶことができます。このポータブル ガス交換システムは、データ取得イ ンターフェイスとソフトウェアに加えて、実験ファイルとマニュアルが付属しており、パソコンがあればすぐに使用できま す。また、複数のアプリケーションに対応できるように Q-Box パッケージをカスタマイズできます。


低域呼吸パッケージ
Q-Box RP1LP 低域呼吸パッケージは、昆虫、爬虫類、両生類、その他の無脊椎動物、小型哺乳類などの小動物の代謝率をオープンフローまたはストップフローのガス交換システムで測定するように設計されています。 VO2 と VCO2 の自動計算は、データ収集中にソフトウェアに表示されます。Q-Box RP1LP Low range Respiration Package は、真菌、微生物のコロニー、または水生生物のいる水面上のヘッドスペースでの CO2 および O2 交換の測定にも使用できます。Qubit Gas Switching System と組み合わせると、呼吸数と RQ の測定が最大 7 生物 (リファレンスを含む 8 チャンネル システム) で可能です。

	特徴 • 昆虫呼吸測定 • 小動物の呼吸測定 • 発酵測定（ヘッドスペース） • 水生呼吸（ヘッドスペース） • 大気モニタリング • 土壌サンプルの呼吸 • 微生物の呼吸
コンポーネント • Q-P103 ガスポンプ (1L/min 無負荷) 標準パッケージ • Q-P651 ガスポンプ（3L/min 無負荷） ガス切替システム併用時 • G117 可変容量フロースルーチャンバー (ID 1.9cm、最大長 4 ま たは 10cm) • G115 フロースルーチャンバー (内径 3.8cm、長さ 20cm) •オプションのカスタムチャンバーが利用可能です • G122 大型ガスバッグ (2 x 30L) • Q-G266 フローモニター（1L/分） • Q-S102 O2 アナライザー (0-100%) • S132 ステンレス鋼温度プローブ • Q-S151 CO2 アナライザー (0-2000ppm) (CO2 および H2O ス クラバーを含む) • C200 デジタル制御ユニット (DCU) • A380 2 ソレノイド アセンブリ • C610 統合された 2 つの LabQuest Mini データ インターフェイス (6 つのアナログ ポート、4 つのデジタル ポート) • C901 ロガー プロ ソフトウェア • C404 オープン フローおよびストップ フローの測定と計算用にカ スタマイズされた実験セットアップ ファイル • Q-Box アクセサリ キット (チューブ、コネクタ、フィルタ、レンチ、 ドライバ) • すべてのアナライザーとセンサーを収容する頑丈な耐候性ケース • マニュアル • アナライザーとセンサーのスタンドアロン使用のための個別の電源		■呼吸のオープンフロー測定は、大型動物に使用されますが、小さな昆虫 の呼吸中などの pO2 の微細な変化測定には、システムをストップフロー構成で使用できます。後者では、CO2 の蓄積と O2 の減少を可能にするために、フローが一定期間停止されます。続いて流れが開くと、ガスは測定のために センサーを通過します。動物と一緒にチャンバー を通る流れの開始と停止は、ソフトウェアでユーザーが指定した期間内で自動的に計測されます。 ■アプリケーションには、水生懸濁液の上のガスヘッドスペースからの代謝の測定が含まれま す。例えば、酵母の発酵測定。Q-Box RP1LP は、pCO2 と pO2 のこれらの変化がアナラ イザーによって測定される範囲内にある、ほ ぼすべての生物学的システムの O2 消費率 と CO2 生成率を測定するために使用できます。

高域呼吸パッケージ
Q -Box RP2LP- 高域呼吸パッケージは、 哺乳類やその他の代謝率の高い動物の CO2 および O2 交換による代謝率の研究に使用できます。Qubit Gas Switching System と組み合わせると、 最大 7 匹の動物の呼吸数 (VO2、VCO2) と RQ の測定が自動化されます (リファレンスを含む 8 チャネル システム)。

■オープンフロー ガス交換システムを使用して小動物 の呼吸を測定するために必要なすべての材料が含まれています。動物飼育室に供給されるガス中の CO2 と O2 のレベルは、赤外線 CO2 ガス分析計 ( QS153 ) と O2 分析計 ( Q-S102 ) を使用して測定されます。このガスは、動物を収容するチャンバーを介して 規定の流量でポンピングされます。チャンバーからの CO2 と O2 のレベルが決定され更にこのソフトウェアは、呼吸数を VCO2 および VO2 として計算しま す。 ■呼吸のマルチチャネル測定 (最大 7 つのサンプル とリファレンス) については、Qubit ガス切り替えシステ ム を Q-Box RP2LP 高範囲呼吸パッケージに追加することができます。

特徴 • より活発な動物のためのモジュール式ガス交換測定システム • CO2 および O2 分析装置を含む • 他の Q-Box パッケージと交換可能なコンポーネント • 持ち運びや設置が簡単な頑丈なボックスに収納 • ラボまたはフィールドでの使用 (オプションのバッテリ パックを使用) コンポーネント • Q-P651 ガスポンプ (3LPM 無負荷) • Q-G265 フローモニター (2LPM) • Q-S102 酸素分析装置 (0-100%) • Q-S153 CO2 アナライザー (0-10%) (CO2 およ び H2O スクラバーを含む) • G114 アニマルチャンバー (8.5×12.5cm) • G122 大型ガスバッグ (2x30L) • S132 温度プローブ • G127 T ピース アセンブリ • F250 流量計 • C610 LabQuest Mini データ取得システム (x2) (6 チャンネル) • C901 ロガー プロ ソフトウェア • C404 カスタマイズされたセットアップ ファイル • 全天候型ケースにすべてのセンサーとアナライ ザーを収納 • Q-Box アクセサリ キット

HR1LP 人間呼吸
Q -Box HR1LP Human Respirometry Package は呼吸器および心臓血管の生理学において、安全で重要な調査を多数行うことができます。このパッケージは、CO2 と O2 交換のための混合呼気分析用に設計されています。セットアップと操作は簡単です。Q-Box HR1LP は、人間の呼吸測定研究に理想的で、体育施設や研究実験室で使用するためのシンプルシステムです。

アプリケーション • 人間の呼吸計測 • 安静時と軽度の運動時の VO2、VCO2 測定 • 心拍数測定 • 一回換気量と肺活量の測定 • 分時換気量と呼吸能力の測定 • 追加のチャンバーを備えた小動物の呼吸測定

特徴 • VCO2 および VO2 測定用の汎用性の高いモジュール式の使いやすいガス交換システム • 肺活量と肺活量を測定するスパイロメトリー モジュール を搭載 • 追加のアクセサリを使用して、動物の呼吸測定に簡単 に適応可能 コンポーネント • Q-P651 ガスポンプ (3L/min 無負荷) • Q-G265 フローモニター（2L/分） • Q-S102 O2 アナライザー (0-100%) • Q-S153 CO2 アナライザー (0-10%) (CO2 および H2O ス クラバーを含む) • S182 ワイヤレス エクササイズ心拍数モニター • S184 Pneumotach スパイロメーター • A505 フェイスマスク (大 2 個、中 2 個) • A506-ne フェイスマスク用ネオプレンホルダー • A508 非再呼吸バルブ (マスク アダプター、肺活量計およ び呼気混合バッグ アダプター、バルブ リーフレット 2 個 およびバルブ挿入ツール付き、予備のバルブ リーフレット 2 個が含まれています) • G129 ブレス ミキシング ボリューム バッグ (2x15L) • C610 LabQuest minis (2) データインターフェースシステム • C901 ロガー プロ ソフトウェア • C404 カスタマイズ セットアップ ソフトウェア • 頑丈な耐候性ケース • Q-Box アクセサリ キット • マニュアル

BBB1LP ブレスバイブレス分析
BBB1LP Breath by Breath Respirometry Package は、さまざまな試験条件下でヒト代謝率の 定常状態と動的変化の両方を測定するように設計されています。VO2、VCO2、VO2max、安静時代 謝率 (RMR)、呼吸交換率 (RER)、およびその他の生理学的および肺のパラメーターのホストは、こ のパッケージを使用して呼吸ごとに測定できます。

仕様 O2 センサー • 動作原理: 赤外線分光法 • CO2 範囲: 0-10% • ノイズ (10 秒以上の標準偏差): 0.017% • ドリフト (1 時間の平均値の変化): 0.023% • 動作温度：5℃～55℃ • 消費電力: 335mW • 応答時間: 時間 (10-90%): 150 ms @ 300ml/min フロー • ウォームアップ時間: 5 分 • 圧力補正：50～118KPa CO2 センサー • 動作原理: レーザー ダイオード – 光吸収 • 範囲: 呼気分析の場合は 10% ～ 22% (その 他の範囲はオプションで利用可能) • ノイズ (10 秒以上の標準偏差): 0.042% • ドリフト (1 時間にわたる平均の変化): 0.015% • 応答時間 (10-90%): 140 ms @ 300 mL/min フ ロー • 動作温度: 0oC ～ 50oC • 相対湿度: 5 ～ 95% • ウォームアップ時間: 5 分 • 圧力補正：20～120kPa

アプリケーション • 高速応答赤外線 CO2 センサー (150ms) • 高速応答レーザー ダイオード O2 センサー (140ms) • 差圧センサー付 • 簡単な 2 点校正 • 300ml/分でサンプリングするための内蔵ガスポンプ • 500ml/min 流量計付 ブレスバイブレス呼吸測定パッケージは、セットアップと使用が簡単で、何倍もかかる代謝カートシステムのすべての精度を備えています。フェイスマスク、ホルダー、フロー キャリブレーション キットなどのすべてのアクセサリがパッ ケージに付属しています。吸入および呼気は、高速応答 O2/CO2 アナライザー (S147) によって 50 Hz のサンプリ ング レートで分析されるため、呼吸波形全体がリアルタイ ムでグラフィカルに表示されます。激しい運動中でも、呼気 波形と呼気終末の O2 と CO2 が明確に表示されます。す べてのデータが収集され、グラフで表示されます。データイ ンターフェイスとソフトウェア (Windows と Macintosh の両方に 対応) がパッケージに付属しています。

Q トラック
タッチスクリーン インターフェースを備えた Q-Track は色々な条件下で VO2 および VCO2 測定を実行でき るウェアラブルな呼吸式 CPX システムです。システムの総重量はわずか 1.2 kg で、通常の運動を妨げることはなく、特にボディハーネスに装着した場合に被験者への負荷はほとんどありません。データはバッテリー駆動のインターフェイスに表示され、高度ソフトウェアを使用して分析されます。 NDIR CO2 アナライザーと燃料電池 O2 センサーは、呼吸ガスの非常に正確に測定できます。また、 気流呼吸計は、呼吸の流れと量を監視するための ATS 基準を超えています。 Q-Track ソフトウェアは、グラフ、メーター、スプレッドシート形式で表示される生データや計算データなど、 数のデータ表示オプションが可能です。すべてのデータは、ユーザーによる運動後の操作に利用できます。 このソフトウェアには、秒ごとの視覚化、または選択した期間の平均化が可能です。

電源2芯	Q-Track システムのコンポーネント • 燃料電池O2 センサー • NDIR CO2 アナライザー • 使い捨て/滅菌可能なニューモタック • 調節可能なフェイスマスク • マスクとアタッチメントのみ 85g • システム重量わずか 1.2 Kg • どこでもデータを収集 • 直感的なソフトウェア • VO2 および VCO2 の自動計算 • 心拍数モニター付き • PFT 関数 • +8 時間のバッテリー寿命

S147 高速応答 O2/CO2 アナライザー
レーザーダイオードO2センサーと赤外線 CO2 検出器の両方を組み合わせています。このフロースルー分析装置は、人間の呼吸の呼気ごとの測定による O2 摂取および CO2 生成中に発生するO2および CO2 の急速な変化を測定するために設計されています。 分析装置の前面にある「ガス入力」ポートからサンプルを取り込むための 300 mL/min に設定され たポンプが内蔵され、ガスは背面パネルの「サンプルベント」を通って分析装置から排出されます。 アナライザーのバック パネルには、電源「オン/オフ」スイッチ、12VDC、5.4A ジャック、および CO2、O2、および圧力信号用の 3 つのアナログ出力 0 ～ 5V があります。データ収集システムに 接続するためにデータ収集ケーブルが付属されています。データ収集には C901 LoggerPro データ 収集ソフトウェアをお勧めします。

アプリケーション ・人間の呼吸測定の測定 ・人間の代謝率の測定 ・VO2、VCO2、VO2max、呼吸交換率 (RER)、 安静時代謝率 (RMR) の測定

特徴 ・高速応答赤外線 CO2 センサー (150ms) ・高速応答レーザー ダイオード O2 センサー (140ms) ・差圧センサー付属 ・簡単な2 点校正 ・300ml/min でサンプリングできる内蔵ガスポンプ ・500ml/min 流量計付属

仕様
O2 センサー
動作原理: 赤外分光法、CO2 範囲: 0-10%、ノイズ (10 秒間の標準偏差): 0.017% ドリフト (1 時間の平均変化): 0.023%、動作温度: 5°C ～ 55°C、消費電力: 335mW、 応答時間: 時間 (10-90%): 150 ms @ 300ml/min 流量、ウォームアップ時間: 5 分、 圧力補正：50～118Kpa
CO2 センサー 動作原理: レーザーダイオード – 光吸収 範囲: 呼気分析の場合は 10% ～ 22% (オプションとして他の範囲も利用可能) ノイズ (10 秒間の標準偏差): 0.042%、ドリフト (1 時間にわたる平均の変化): 0.015% 応答時間 (10-90%): 140 ms @ 300 mL/min 流量、動作温度: 0℃～50℃ 相対湿度: 5 ～ 95%、ウォームアップ時間: 5 分、圧力補正：20～120kPa

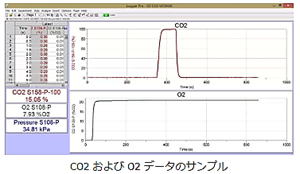

S158-P CO2 アナライザー 0-10%
0 から 10% の範囲 (標準) で CO2 を 0.01% 以上の優れた精度で測定する単一チャンネルの非分散型赤外線 CO2アナライザーです。最大 5000ppm から 10% までのカスタムレンジが利用可能です。CO2アナライザーには温度制御が組み込まれており、特にフィールド条件下での信号の安定性が向上しています。この分析装置 は、大型動物などのCO2交換測定や、発酵プロセスなどのCO2 フラックスが高い状況でのCO2交換測定に最適です。アナライザーは、フロースルーガス交換構成で使用して、CO2 交換瞬時値および連続的な測定を行うことができます。また、注入セプタムを使用して以前に収集したガスサンプルの CO2 レベルを検出する場合は、注入モードで使用することもできます。キャビネット内の pCO2 を調整するための Qubit Systems の CO2 制御システムの一部、または液体中の溶存 CO2 レベルを測定するための Q-DCO2 システムの一部としても使用できます。アナライザーは、データ取得インターフェースおよびソフトウェア C901 Logger Pro) またはその他のシステムで使用できます。

特徴 • 0 ～ 10% CO2 の標準範囲、カスタム 範囲が利用可能 • デジタル表示で 0.01% CO2、ソフトウェ アでより優れた解像度 • 非分散赤外線技術 • 変調赤外線光源は可動部品なし • センサーの内蔵温度制御 • 0～5V アナログ出力 • 線形 2 点校正 • 現場で使用するためのオプションのバッテリパック • オプションのビルトインガスポンプとフローモニター • コンパクトでポータブル • 耐候性ケース

仕様 • 動作原理: 非分散型赤外線センサー • ガスサンプリングモード: フローガス流、密閉チャンバー • 最大ガス流量: 650 mL/min • 測定範囲（LCD 表示）：0～10.00% • アナログ出力、低感度：0～10% • 精度: フルスケールの 0.1% • 再現性: 読み取り値の ±1% 未満 • 応答時間 (@ 250 mL/min; 最終値の 95% まで): 約30 秒 • ウォームアップ時間 (@ 22C): 約5 分 • 低感度設定の出力 (リニア): 0 ～ 5 VDC で 0 ～ 10% • 校正調整: ゼロとスパン • 使用温度範囲：0～50℃ • 保存温度範囲：-40～70℃ • 温度コントローラー最大設定50℃ • 湿度範囲: 5 ～ 95% RH、結露なきこと (乾燥ガス流を推奨) • 圧力依存性: mm Hg あたりの読み取り値 +0.19% • 電源要件: 120 VAC/60 Hz アダプター経由の 12 VDC または • 電流要件: 平均 175 mA、ピーク 450 mA • 寸法 (cm): (H x W x D: 17 x 40 x 30) • 重量：4.7kg アプリケーション • 哺乳類の呼吸測定 • ヒトの呼気分析 • 堆肥モニタリング • 酵母コロニーにおける嫌気性代謝のモ ニタリング • 環境モニタリング • ガス制御システム • 溶存 CO2 システム

S153 CO2 アナライザー 10%
0 から 5% および 0 から10% の範囲の CO2 を 0.01% の分解能で測定する単一チャンネルの 非分散型赤外線 CO2 アナライザーです。Q-Box パッケージに簡単に収まるように、より頑丈になり、モジュール化されました。大型またはより活動な動物のCO2 交換測定、発酵プロセス、人間の呼吸測定など、CO2フラックスが高い状況での測定に最適です。フロースルー ガス交換構 成で使用して、CO2 交換を瞬間的かつ連続的に測定したり、Qubit Systems の二酸化炭素制御システムの一部として使用して、成長キャビネットや室内の pCO2 を調整することができます。

特徴 • 0 ～ 5% および 0 ～ 10% CO2 の切り替え範囲 • デジタル表示での 0.01% CO2 分解能 非分散赤外線技術 • 変調赤外線光源は可動部品なし • 両方の範囲設定で0 ～ 5 V のアナログ出力 • 現場で使用するためのオプションのバッテリーパック • コンパクトでポータブル • 哺乳類の呼吸測定 • ヒトの呼気分析 • 堆肥モニタリング • 酵母コロニーにおける嫌気性代謝のモニタリング

仕様
• 動作原理: 非分散赤外線
• ガスサンプリングモード: フローガス流、密閉チャンバー
• 最大ガス流量: 650 mL/min • 測定範囲（LCD 表示）：0～10%
• アナログ出力、低感度：0～10%
• アナログ出力、高感度：0～5%
• 精度：フルスケールの±0.3%
• 再現性: ±1% 以内
• 最大ドリフト (年間): ±0.5%
• 応答時間 (@ 250 mL/min; 最終値の 95% まで): 約20 秒
• ウォームアップ時間 5 分
• 低感度設定の出力 (リニア): 0 ～ 5 VDC で 0 ～ 10%
• 高感度設定の出力 (リニア): 0 ～ 5% の場合は 0 ～ 5 VDC
• 校正調整: ゼロとスパン
• 使用温度範囲：0～50℃
• 保存温度範囲：-40～70℃
• 使用圧力範囲：±1.5% 局所平均圧力
• 湿度範囲: 5 ～ 95% RH、結露なきこと (乾燥ガス流を推奨)
• 圧力依存性: mm Hg あたりの読み取り値 +0.19%
• 電源要件: 120 VAC/60 Hz アダプター経由で 12 VDC
• 電流要件: 平均 175 mA、ピーク 450 mA
• 寸法（cm）：（H×W×D：5.5～9.5×9.5×17）
• 重量：1kg
Q-S102 O2 アナライザー
Q-S102 O2 アナライザーは、0.21% の精度で0 ～ 25% または 0 ～ 100% の範囲でガス交換システムに流れる酸素濃度を測定します。O2 アナライザーには、全ガス圧を測定するためのガス圧センサーも含まれています。オープンフローシステムは構成で代謝率の高い生物の O2 摂取量を測定するのに理想的です。低代謝率の生物の場合、システム内のO2 減少からO2 取り込み 速度を計算できるクローズドフローシステムで使用できます。

特徴 • 0 ～ 25 kPa および 0 ～ 100 kPa O2 の切り替え可能な範囲 • ガス圧センサー内蔵 • ガルバニ電池技術 • 両方の範囲設定で 0 ～ 5 V のアナログ出力 • 現場で使用するためのオプションのバッテリーパック • コンパクトでポータブル アプリケーション • 動物の呼吸測定 • 人間の呼吸測定 • 大気の監視と制御 仕様 • 動作原理　酸性電解質、テフロン拡散膜 • 検出範囲　0 ～ 25% および 0 ～ 100 %O2 (線形) • 分解能　±40 ppm • 精度 ± フルスケールの 0.21% • 応答時間 (90%) – 12 秒 • 2 点校正 • 線形応答 • センサーの平均寿命　約3 ～ 5 年 • 簡単なセンサー交換 • 他のガスによる影響 : アンモニアとオゾン • 最小流量　5 mL/分 • 最大流量　650 mL/分 • O2 センサーでの総ガス圧読み取り値を内蔵（ソフトウェアで の圧力補正用） • 圧力範囲　0.5 atm ～ 1.5 atm • 圧力効果　出力電圧は比例して変化します • 耐衝撃　最大2.7 G まで • 強い振動を避ける • 動作温度　5 ～ 40 ℃(有効範囲) • O2 センサーのパッシブ温度制御 • 重量　1.35 kg • 寸法 (cm) (H 5.5～9.5x W9.5 x D17) • 出力 　0 ～ 5 ボルト • 測定レンジ：0～25kPa、0～100kPa • 電源 12V

水生呼吸
Q-Box AQUA 水中呼吸
Q -Box AQUA Aquatic Respirometry Package は、水生動物の呼吸測定チャンバー内の溶存酸素の減少による代謝率 (VO2) を測定するように設計されています。脊椎動物と無脊椎動物の両方を研究することができます。Q-Box AQUA は、間欠フロー呼吸測定の原理を使用しています。追加のコンポーネントを使用して、1 回の実験で最大 4 つの水生チャンバー/サンプルを監視できます。すべてのチャンバーは、同じ実験条件が可能です。

コンポーネント • G217 大型呼吸器 (内径 8.2cm、長さ 16.7cm、660ml) • G216 小型呼吸器 (内径 3.8cm、長さ 15.3cm、140ml) • G210 ミニアクアチャンバー (内径 1.6cm、長さ 4.5cm、9ml) • G223 mini-AQUA マイクロチャンバー (ID 1.5 cm、深さ 0.85 cm、1.23 ml) • S122 光 DO プローブ • A260 DO プローブ用フロースルー容器 • PL175 液体ポンプ (1LPM) • PL100 液体ポンプ (0.1LPM) miniAQUA • A236 三方弁 • C200 三方弁用デジタルコントロールユ ニット • A750 簡易プラスチック製ウォーターバ ス • S132 ウォーターバス用温度プローブ • S181 絶対圧センサー • S130 塩分プローブ • 6 チャネル データ収集インターフェイス ( C610 x 2) • C901 ソフトウェアと C404 実験用ファイ ル • 耐候性キャリングケー ス • Q-Box AQUA アクセサリ キット (チューブ、コネクタ、フィルタ) • ユーザーマニュアル • A249バッテリーパック（オプション）

特徴 • 光 DO プローブ • スモールレスピロメトリー チャンバー (140ml、内径 3.8cm、長さ 15.3cm) • 大型呼吸測定チャンバー (660ml、内径 8.2cm、長さ 16.7cm) • ミニアクアチャンバー（9ml、内径 1.6cm、 長さ 4.5cm） • ミニアクアのマイクロチャンバー（1.23ml、 内径 1.5cm、深さ 0.85cm） • ウォーターバス用温度・塩分プローブ • 液体ポンプ (mini-AQUA では 1 LPM または 0.1LPM) &3方弁 • 3 方弁制御用デジタルコントロールユニッ ト • 6 チャンネルデータインターフェース • データ取得ソフトウェア • 絶対圧センサー アプリケーション • 水生呼吸測定研究 • 水生脊椎動物および無脊椎動物の研究 • ラボおよびフィールド調査 (オプションのバッテリーパックを使用)

藻類 CO2 パッケージ
FL23 藻類 CO2
FL23 藻類 CO2 分析パッケージは、Qubit Systems によって設計されたプレキシガラスキュベット (総容量 80ml) のヘッド スペース内の藻類からの CO2 交換を測定するために設計されています。キュベットのヘッド スペースに放出された CO2 ガスは乾燥され、Q-S151 CO2 アナライザーに運ばれ、フロースルーシステムで CO2 レベル (0 ～ 2000ppm) が測定されます。

• 藻類の光合成研究 • 細菌呼吸研究 • 発酵研究

ガスは、入口ポートと液面より下にあるエアストーンを介してキュベットに入ります。これにより、サンプルが泡立ち、混合作用が発生します。藻類懸濁液からのCO2 は、液体の上のヘッドスペ ースに放出され、ガス出口からチャンバーを出ます。チャンバー から出たガスは、乾燥カラムと Q-S151 CO2 アナライザーに入 る前に、PTFE フィルターと Nafion RH 平衡器を通過します。液体が誤って藻類チャンバーから出た場合、PTFE フィルターが液体の Q-S151 CO2 分析計への流入を阻止し、Nafion RH 平衡器がガスの水蒸気を周囲レベルまで減らします。 藻類培養の照明は、umol photon/m2/s の PAR 出力用にソフ トウェアで校正された A113 LED 光源によって提供されます。 コンポーネント • Q-S151 CO2 アナライザー (0 – 2000 ppm) (CO2 および H2O スクラバーを含む) • Q-P103 ガスポンプ 1L/min (無負荷) • ソフトウェアで校正された A113 LED 光源 • G122 大型ガスバッグ (2x30L) • G266 フローモニター • G211 藻類ガス交換チャンバー (80ml) • C610 LabQuest Mini データ収集インターフェース • C901 LoggerPro データ取得ソフトウェア • アクセサリ キット (チューブ、コネクタ、PTFE フィルター、 Nafion RH 平衡器、レンチ、ドライバー)

FL23Algal CO2 パッケージ ソフトウエア

ブレス バイ ブレス分析
BBB1LP ブレス バイ ブレス分析
BBB1LP Breath by Breath Respirometry Package は、さまざまな試験条件下でヒト代謝率の定常状態と動的変化の両方を測定するように設計されています。VO2、VCO2、VO2max、安静時代謝率 (RMR)、呼吸交換率 (RER)、およびその他の生理学的および肺のパラメーターのホストは、このパッケージを使用して呼吸ごとに測定できます。

コンポーネント • S147 ラピッドレスポンス O2/CO2 アナライザー • B301 ナフィオン RH 平衡器 • S182 ワイヤレス心拍数モニター • C901 ロガー プロ ソフトウェア • C610 x2 LabQuest ミニインターフェース • F500 流量計 • A505 フェイスマスク（大 2 枚、中 2 枚） • A506-neo ネオプレン フェイス マスク ホルダー • A510 ニューモタクスパイロメーター • A511 Pneumotach アダプター • サンプル Pneumotach チューブとコネクタ (Q13606) • 流量校正キット (Q13756) • BBB1LP アクセサリ キット (チューブ、コネクタ、 ドライバー)

ブレスバイブレス呼吸測定パッケージは、セットアップが簡単です。フェイスマスク、ホルダー、 フローキャリブレーションキットなどのすべてのアク セサリがパッケージに付属しています。吸入および呼気 は、高速応答 O2/CO2 アナライザー (S147) によって 50 Hz のサンプリングレートで分析されるため、呼吸波形全体がリアルタイムでグラフィカルに表示されます。 激しい運動中でも、呼気波形と呼気終末の O2 と CO2 が明確に表示されます。すべてのデータが収集され、グラフで表示されます。データインターフェイスとソフトウェア (Windows と Macintosh の両方に対応) がパッケージ 特徴 • 高速応答赤外線 CO2 およびレーザー ダイオード O2 分析装置を 1 台の装置 S147 に搭載 • 差圧センサー気肺活量計 • 心拍数モニター アプリケーション • 人間の呼吸測定 O2 および CO2 測定 • ヒト代謝率研究 • 肺研究　スパイロメトリー • 呼吸分析による休息と運動の呼吸 • 心肺研究

人間の電気生理学
HE1LP 人間 電気生理学
HE1LP 人間電気生理学パッケージは、安全な方法で人間の電気生理学的側面を調査するように設計されています。EKG、EMG、ダイナモメトリー、GSR、EOG などのパラメーターを測定します。各電極には、電極を被験者の皮膚に取り付けるためのゲル裏張りが付いています。皮膚からの信号は光学的に絶縁された回路を介して送信され、センサーの電力は AC から低電圧のDC に変換されるため、感電の危険はありません。

アプリケーション • 様々な環境刺激に対する筋肉、心臓反応に 関する研究 •刺激の結果としてのガルバニック皮膚反応を研究する • 眼反応研究 • 筋肉疲労研究

各センサーを個別、又はC610 LabQuest Mini データインターフェイスと C901 Logger Pro ソフトウェアとのパッケージとして購入することもできます。 特徴 • 人間の電気生理学調査のためのモジュラーシステム • ソフトウェアとデータインタフェースを含む • すべてのモジュールは個別に使用できます • 使用及びセットアップが簡単 コンポーネント • Q-S207 心電図/筋電図センサー (EKG/EMG) • Q-S222 ガルバニック皮膚反応センサー (GSR) • S216 ハンドダイナモ (HD) • Q-S225 眼電計センサー (EOG) • A263 使い捨て電気生理学電極 • C610 LabQuest ミニ データ インターフェイス (2) • C901 ロガープロソフトウェア • C404 カスタマイズセットアップソフトウェア • インストラクターマニュアル

　
Q-teach 教育パッケージ
Qubit Systems は、動物、昆虫、植物、藻類、および水生生物の学習のために、さまざまな Q-teach パッケージを提供しています。これらの教育パッケージは、植物の光合成、呼吸、蒸散の研究、および昆虫、小動物、水生動物の呼吸測定を可能にします。ガス分析器、センサー、データ インターフェイス、ソフトウェア、および実践的な実験教育のための必要なすべてのアクセサリが含まれています。

特徴 ・陸上生物から水中生物までの生態観察に対応 ・動物、昆虫、植物、藻類などに対応 ・各パッケージに対する操作マニュアル、実験マニュアル ・セットアップが簡単でメンテナンスが少ない

　　

アニマルCO2 パッケージ
Q -teach Animal CO2 パッケージは、フロースルーチャンバーに置かれた昆虫、トカゲ、両生類などの小動物の呼吸測定の原理を学ために設計されています。魚などの水生動物も、ヘッドスペース水生チャンバーに魚などの水生動物を入れて研究することができます。パッケージには、インストラクターが必要とするすべてが含まれています。温度プローブ、ガスバッグ、アクセサリー、データインターフェース、ソフトウェア、実験ファイルが含まれています。オプションの O 2 アナライザー (0 ～ 25%) をパッケージに追加することもできます。

• さまざまな動物の代謝率の測定 • 外温の代謝率に対する温度の影響 • 酵母の代謝率に対する温度と基質の利用可能性の影響 • 動物と酵母を使った実験 Q-teach201ポンプ/フローモニター Q-teach101CO2アナライザー2000ppm G120チャンバー内ワームの生データ

コンポーネント • Q-teach 101 CO 2 アナライザー 2000ppm、ソーダ石灰 および乾燥カラム付き • Q-teach 201 ポンプ/フローモニター 1LPM • S132 温度プローブ • G113 フロースルーチャンバー (内径1.6cm、長さ 10cm) • G115 フロースルーチャンバー (内径3.7cm、長さ 15cm) • G230 水生ヘッドスペースチャンバー (8.5cm ID, 5cm H) • G122 ガスバッグ (2 x 30L) • G212 アイスバス用ウォータートラップ • C610 LabQuest Mini データ インターフェイス • C901 ロガー プロ ソフトウェア • C404 運用および実験室の実験マニュアル が含まれています • Q-teach アクセサリ(チューブ、フィルター、コネクター、ドライバー、2 x 3 方向バルブ、レンチ) • Q-teach 300 O2 アナライザー 25% （オプション ）   G120アクアティックヘッドスペースチャンバー   C113 フロースルー昆虫チャンバー 温度変化によるワームの景観地によるVCO2データ

アニマルCO2＆O2 パッケージ
Q -teach アニマルCO 2パッケージは、フロースルーチャンバーに入れられた哺乳動物やトカゲなど小さい活発な動物の呼吸測定の原理など教育のために設計されています。パッケージには、インストラクターが必要とする機材が含まれています。 NDIR CO 2分析装置 (3%)、ガルバニ電池 O2 分 析装置 (25%)、ガスポンプ流量モニター (2LPM)、ラットやマウスなどの小型哺乳類を収容するのに十分な大きさの 2 つのフロースルー動物チャンバー、温度プローブ、2 つのガスバッグ、アクセサリ付 きキット、データ インターフェイス、ソフトウェア、すべての実験と計算を含む実験ファイル。操作お よび実験マニュアルは、USBで提供されます。ラボマニュアルには、このパッケージで実行 できる 3 つのサンプル実験の説明が含まれています。このマニュアルは編集可能な形式で提供されるため、インストラクターは簡単に情報を追加または編集できます。操作マニュアルには、このパッケー ジ内のすべてのコンポーネントが説明されており、それらの使用方法が説明されています。

特徴 • さまざまな動物の代謝率の測定 • 動物の代謝率に対する温度の影響 • 動物の代謝率に対する食事の影響

コンポーネント
• Q-teach 103 CO 2アナライザー 3%、ソーダ石灰および乾燥カラム付き
• Q-teach 300 O2 アナライザー 25% 乾燥カラム付き
• Q-teach 202 ポンプ流量モニター 2LPM
• S132 温度プローブ
• G114-t ファン付きフロースルーチャンバー (内径8.5cm、長さ 20cm)
• G115-t フロースルーチャンバー (内径3.7cm、長さ 20cm)
• G127 T ピース アセンブリ
• G122 ガスバッグ (2 x 30L)
• G212 アイスバス用ウォータートラップ
• C610 LabQuest Mini データ インターフェイス (ｘアナログ チャンネル)
• C420 GoLINK データ インターフェイス (1 アナログ チャネル)
• C901 ロガープロソフトウェア
• C404 運用および実験室の実験マニュアル
• パッケージの Q-teach キットアクセサリ (チューブ、フィルター、コネクター、 ドライバー、2 x 3 ウェイバルブ、レンチ、Qubitac シーラント)

Q-teach202	Q-teach103
Q-teach300	動物用チャンバー

電気生理
Qubit Systems の電気生理学計測器には、筋肉と心臓の電気的活動を監視するための電気皮膚反応 (GSR) センサー、筋電図 (EMG) および心電図 (EKG) センサーが含まれています。眼電計 (EOG) を使用すると、静止している被験者の眼球運動を調べることができます。Qubit HE1LP 人間電気生理学パッケージの一部として、これらすべてのセンサーをご利用ください。

Q-S207 心電図/EMG センサー	Q-S222 GSR センサー
HE1LP 人間電気生理学	S216 バンドダイナモメーター

Q-S207 心電図/筋電図 (EKG/EMG) センサー
Q-S207 心電図/筋電図 (EKG/EMG) センサーは、心臓の収縮 (EKG) およびその他の筋肉の収縮 (EMG) 中に生成される電圧波形を測定します。 心筋収縮または他の筋肉の収縮中の活動電位は、皮膚表面の電気活動として表面電極によって記録 できます。電気信号は C610 LabQuest Mini データ インターフェイスと C901 Logger Pro ソフトウェア によって記録されますが、ソフトウェアを備えた他のデータ インターフェイスを使用して 0 ～ 5 V アナ ログ信号で記録することもできます。

	特徴 ・筋肉の収縮を測定するための、使いやすく安全な 電極ベースのシステム ・2 つの設定が利用可能: EKG (心筋の収縮) と EMG (他の筋肉の収縮) ・ソフトウェアでの心拍数の計算 (オプション) ・オプションのデータインターフェイスとソフトウェアが利用可能 ・推奨マニュアルが付属
	仕様 • 電源：9V DC、560mA • 単位：ボルト • 解像度：0.0012 ボルト • 精度：フルスケールの 1% 以上 • オフセット：N/A • ゲイン：1076 • カットオフ周波数： fc • ローパス：1.6kHz、fc • ハイパス：0.2Hz • サイズ (高さ/幅/長さ) cm：2.8/6.2/9.2 • 重量(g)：210 • 材質：プラスチック（黒） • 対象絶縁：1500 V rms
心電図：EKG/心拍数	心電図：EMG

Q-S222 GSR センサー
Q–S222 電気皮膚反応 (GSR) センサーは、心理電気反射を測定します。この反射は、ストレス、興奮、 またはショックの期間中に皮膚の導電率の変化を引き起こします。皮膚コンダクタンスの変化は、Q-S222 GSR センサーによってマイクロシーメンス (µS) で測定されます。センサーには、高範囲 (40 μS) と低範囲 (5 μS) の 2 つのアナログ出力があります。5 µS の出力はポテンショメータでオフセットできる ため、0 ～ 40 µS の全範囲で高感度測定が可能です。

特徴 • シンプルで使いやすい電極ベースの皮膚導電率測定システム • ソフトウェアで校正された出力 (米国) • 2つの感度範囲 (5uS) および (40uS) が利用 可能 • オプションのデータインターフェイスとソフトウェアが利用可能 • 推奨される実験が記載されたマニュアルが付属

説明 Q-S222 GSR センサーは、片手の2 本の指に取り付けられた2つの使い捨てタブ電極間の皮膚の導電率を監視します。被験者が安静にしている間、安定したバックグラウンド信号がコンピュータ画面上の C901 LoggerPro ソフトウェアによって監視されます。次に、被 験者はさまざまな方法で刺激され、刺激の程度がグラフ で測定されます。 GSR センサーは、被験者がリラクゼーション技術を使用して感 情状態を自発的に制御することを学ぶバイオフィードバック研究 に使用できます。リラックス状態で皮膚の伝導率が下がると電圧信号が低下しま す。センサーは、C610 LabQuest Mini データインターフェイスおよび C901 Logger Pro ソフトウェアとともに使用します。 0 ～ 5V 信号用インターフェイスも使用できます。リラクゼーションの研究だけでなく、S220 GSR センサーは、被験者 への刺激の種類を決定するためにも使用できます。たとえば、さまざまな色の刺激効果やリラックス効果、パターンや画像の効果を評価できます。 仕様 • 電源：9V、560mA • 単位： (us) u ジーメンス • 分解能：40us レンジ 0.0097us、5us レンジ 0.0012us • 精度：フルスケールで 0.5% 以上 • 範囲：40μS および 5μS • オフセット：5us 範囲は 0 ～ 40 uS でオフセ ット可能 • ゲイン：システムゲイン　40uS 1980、 5uS 15840 • カットオフ周波数 fc High：7.2 Hz • 患者隔離: 1500Vrms • サイズ (高さ/幅/長さ) cm：2.8/6.2/9.2 • 重量(g)：200 • 材質：プラスチック（黒）

GSR による電極の配置

2 つの範囲を利用可能: 低 (5uS) と高 (45uS)

ソフトウェア – サンプルデータ

S216 ハンドダイナモメーター
Qubit Systems ひずみゲージ ベースのアイソメトリック S216 ハンドダイナモメーターは、握力、ピンチ強度の測定、および筋肉疲労研究を行うために設計されています。C610 LabQuest Mini データ インターフェイスおよび C901 Logger Pro ソフトウェア と組み合わせてさまざまな実験に 使用でき 、Q-S207 EKG/EMG センサーや Q-S222 GSR センサ ーなどの他のセンサーと組み合わせて、筋肉の包括的な研究を行うことができます。

S216 ハンド ダイナモメーターは、ニュートン (N) キ ログラム (Kg) またはポンド (lb) で校正されています。センサーは加えられた力を増幅して電圧に 変換します。この電圧はデータインターフェイスによ って監視され、ソフトウェアで必要な力の単位で読み込まれます。握力を測定するには、センサーを垂直に持ち、 腕を体に垂直に置き、指をパッドに置きます。どちらも、 左右の手の相対的な力と筋肉の疲労と持久力を測定で きます。ピンチの強さ (指の強さ) を測定するには、指 をピンチ センサー パッドに垂直に置きます。その感度により、すべての被験者の信号を取得できます。  • シンプルで使いやすい • 0-5V アナログ出力 • 工場で校正済み

仕様
• 保存された校正 (N) スロープ: 175.416、インターセット: 19.295
• 保存された校正 (kg) スロープ: 17.8875、インターセット: 1.9676
• 保存された校正 (ポンド)スロープ: 39.4351、インターセット: 4.3379
• 精度 ±0.6N
• 12 ビット分解能 0.2141 N
• 電源 7mA @ 5VDC
• 安全範囲 (センサーに損傷を与えない最大の力) 0 ～ 850 N
• 使用範囲：0～600N
• サイズ：17.5×2.5cm
• 重量：100g
S108 アブソリュート O２アナライザー
S108 Absolute O2 Analyzer は、市場で最も柔軟で正確な酸素分析装置です。電力を大量に消費するジルコ ニウム センサーとは異なり、周囲温度で動作する燃料電池センサーを使用します。センサーには、酸性電解質とテフロン拡散膜が組み込まれています。pO2 の測定は、0% から 100% までの全範囲にわたって正確です。 動物および人間の呼吸測定では、S108 Absolute O2 Analyzer を当社の S158 CO2 Analyzer と併用して、呼吸を測定できます。より小さく活動の少ない生物の呼吸測定は、ストップフローまたはクローズドガス交換システムで構成されています。校正は簡単で、乾燥した周囲空気だけで(最も厳密な測定には N2 ゼロガスを使用してください)ダイナミックレンジ全体で直線性が維持されます。S108 を C901 Logger Pro ソフトウェアまたはその他のデータ取得ソフトウェアと共に使用することをお勧めします。

アプリケーション • 動物の呼吸 • 人間の呼吸 • 環境モニタリング • フィールドモニタリング

特徴 • 0 ～ 25% および 0 ～ 100% O2 の切り替え可能 • 圧力センサーと信号の補正 • 一体型ガスポンプ • O2 および P のアナログ出力 0 ～ 5 V • 応答時間 (90%) 12 秒 • %または kPa で表示される O2 出力 • 圧力出力表示 (kPa) • 現場で使用するためのオプションのバッテリーパック • 温度制御と補償を内蔵 • 耐候性ケース • スタンドアロン使用またはソフトウェアとの併用 仕様 • 動作原理 酸性電解質、テフロン拡散膜 • 検出範囲 0 ～ 25% および 0 ～ 100 %O2 (線形) • 分解能 ±40 ppm • 精度 ± フルスケールの 0.21% • 応答時間 (90%) 12 秒 • センサーの平均寿命約 3 ～ 5 年 • センサーは簡単に交換可能 • 他のガスによる影響 アンモニアとオゾン • 最小流量 5 mL/分 • 最大流量 650 mL/分 • ガスポンプ 0-650ml/min、デフォルト設定 100ml/min • センサーでの総ガス圧の読み取りと信号の補正を内蔵 • 温度制御と信号補正を内蔵 • 圧力範囲 0.5 atm ～ 1.5 atm • 圧力効果 出力電圧は比例して変化します • 耐衝撃 2.7 G まで 強い振動不可 • 動作温度 5 ～ 40℃(有効範囲) • 重量 2.45 kg • 寸法 (cm) (L x W x H: 27.7 x 25.5 x 11.2) • アナログ出力 0 ～ 5 V • オプションのデータ インターフェイスとソフトウェア • 電源 12 V

©2001-2024  Senecom,Inc.

サブナビゲーション

• プライバシーポリシー
