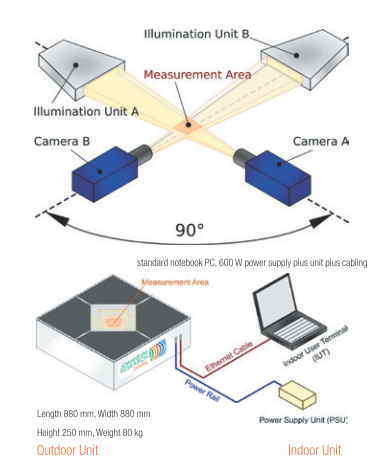

雨滴粒径分布解析装置 2DVD 2次元ビデオディストロメーターは落下する雨滴・雪が測定エリア内の光ビームを通過する際、画像信号をシルエットとして

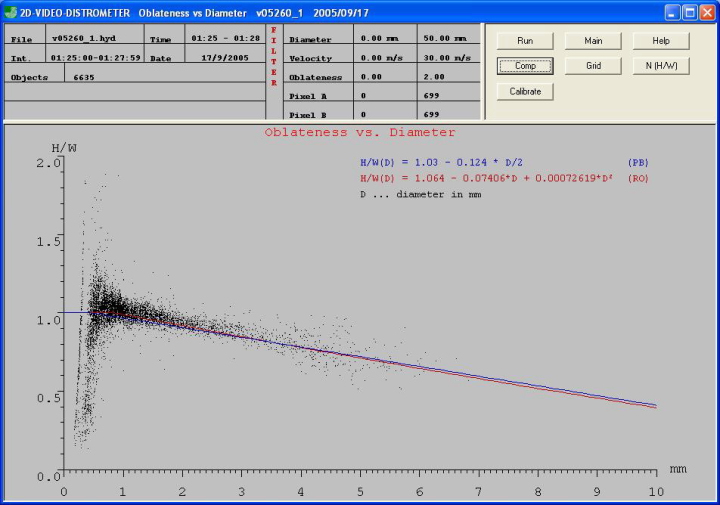

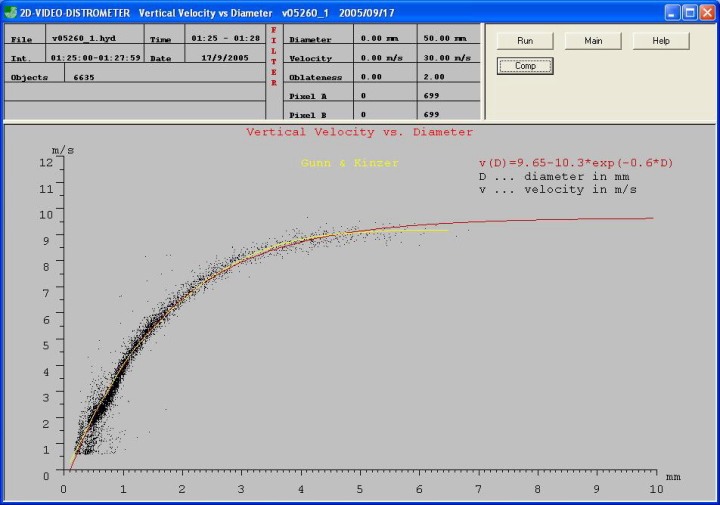

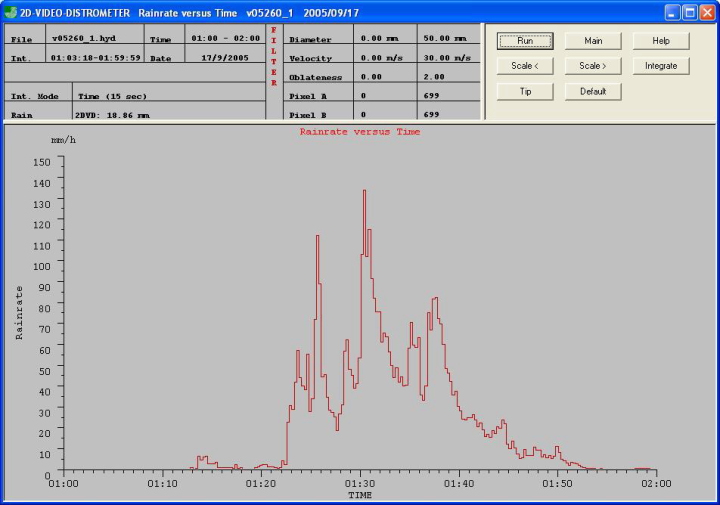

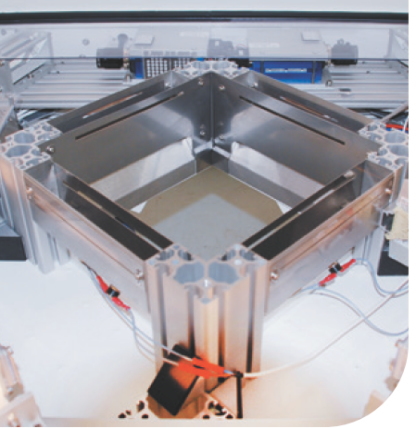

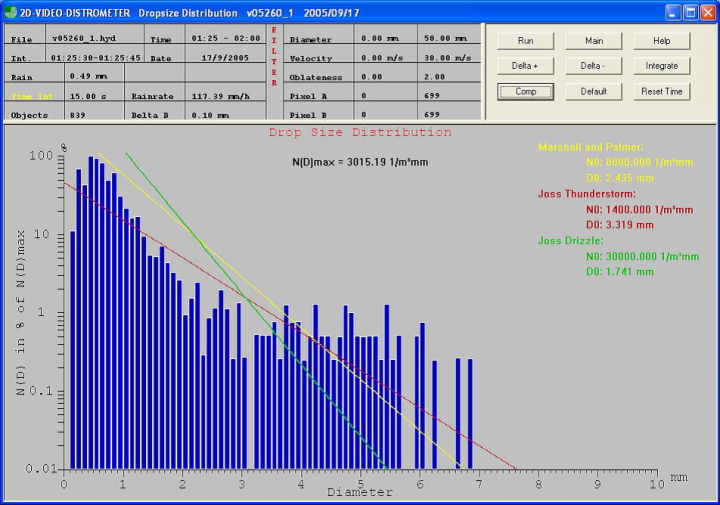

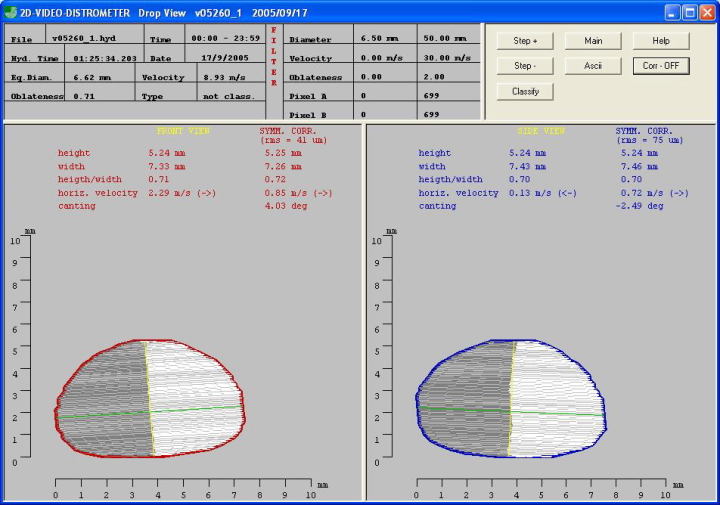

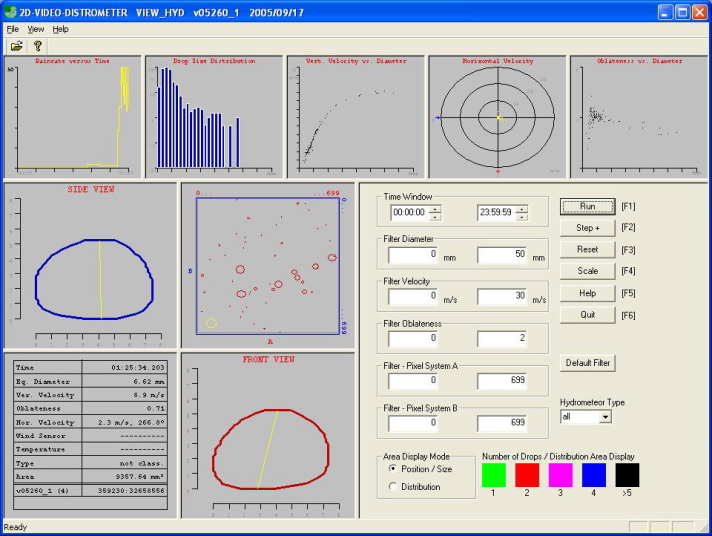

X/Y 方向（２D）取り込んだ雨滴情報がリアルタイムで処理を行います。照射された光ビームを2台のCCDカメラが捉えます。落下する雨滴・雪がビームを通過する際の画像信号をシルエットとしてＸ／Ｙ方向から取り込みます。データは形、大きさ、扁平率、落下速度、水平速度を同時に測定しこれらのデータを基に降水強度、粒径分布、大きさ／落下速度、大きさ／扁平率などの関係が観測でき測定データを作成しPCに表示します。雨粒の跳ね返りを自動補正します。降水粒子の輪郭、プロファイル、落下速度を測定します。これらの測定値から粒子サ イズ分布、降雨量、および降水粒子（雨滴、雹、または雪）を判別し、データ記録が可能です。
■降雨落下速度・粒径分布・扁平率の観測
■雨粒の跳ね返りを自動補正
■雨滴粒径分布解析装置（2次元ビデオディストロメーター前方散乱方式）SE-2DVD ▸データロガー
雨滴粒径分布解析装置 2DVD 2次元ビデオディストロメーターは落下する雨滴・雪が測定エリア内の光ビームを通過する際、画像信号をシルエットとして
X/Y 方向（２D）取り込んだ雨滴情報がリアルタイムで処理を行います。照射された光ビームを2台のCCDカメラが捉えます。落下する雨滴・雪がビームを通過する際の画像信号をシルエットとしてＸ／Ｙ方向から取り込みます。データは形、大きさ、扁平率、落下速度、水平速度を同時に測定しこれらのデータを基に降水強度、粒径分布、大きさ／落下速度、大きさ／扁平率などの関係が観測でき測定データを作成しPCに表示します。雨粒の跳ね返りを自動補正します。降水粒子の輪郭、プロファイル、落下速度を測定します。これらの測定値から粒子サ イズ分布、降雨量、および降水粒子（雨滴、雹、または雪）を判別し、データ記録が可能です。■降雨落下速度・粒径分布・扁平率の観測
■雨粒の跳ね返りを自動補正
 |
 |
 |
 |
||
 |
 |
 |
 |
 |
 |
| 2次元ビデオディストロメーター（２ＤＶＤ） | |
| 垂直分解能 | 0.17mm未満（風速 10m/s以下の時） |
| 水平分解能 | 0.17mm未満（風速 10m/s以下の時 |
| 垂直方向精度 | 4%<（風速10m/s） |
| 測定感知エリア | 100×100mm2 |
| 転倒ます雨量計雨量比率 | 10％以下 |
| インテグレーション（露光時間） | 15秒～12時間 |
| 電源 | 100～240VAC 50/60Hz |
| 消費電力 | 約100W |
| 動作環境温度 | 0～+50℃ |
| 保存環境温度 | -20～+50℃ |

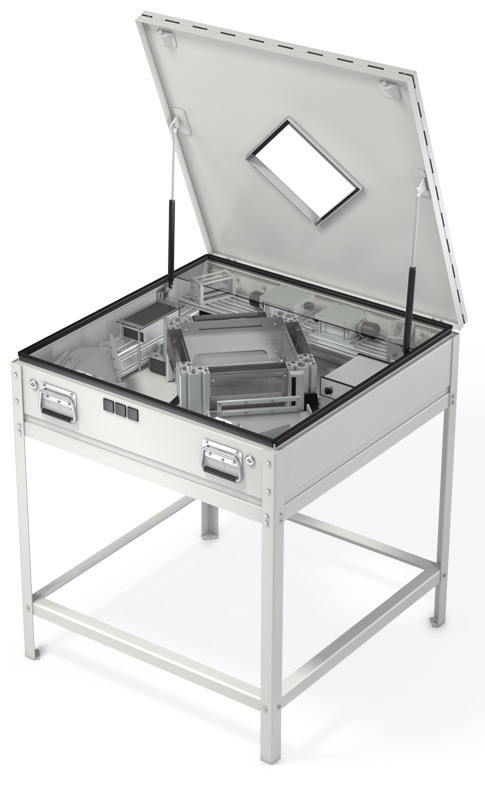

| センサーユニット本体寸法／重量 | L850mm×W850mm×H200mm／約80kg |

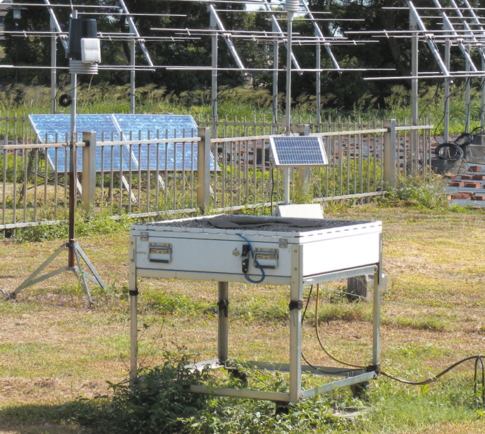

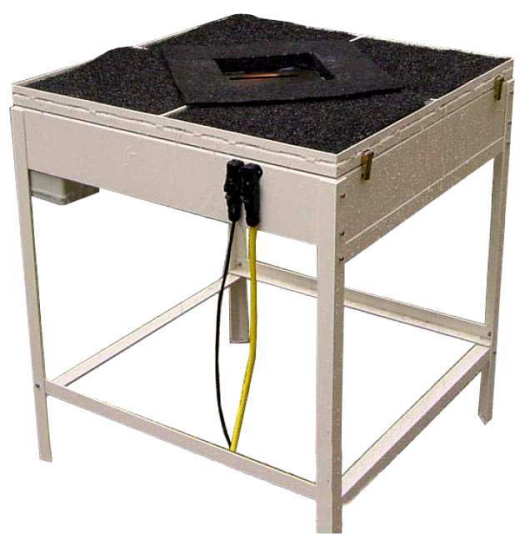

| 屋外ユニットスタンド | L960×W960×H890mm |
| オプション | 三次元超音波風向風速計、ソフトウェア全般、トレーニング費用、他 |
| ※上記仕様は予告なしに変更する場合がございます。予めご了承の程お願い申し上げます。 ▸HOME ▸BACK |
